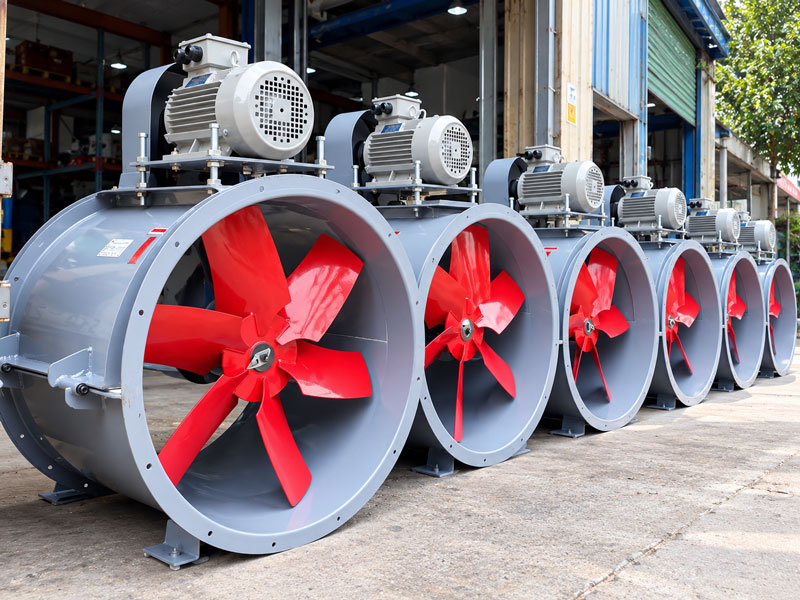

Quạt Hướng Trục Gián Tiếp

Quạt hướng trục gián tiếp là dòng quạt công nghiệp được thiết kế để tạo lưu lượng gió lớn, phục vụ nhu cầu thông gió, hút khí nóng, hơi ẩm, mùi và cải thiện chất lượng không khí trong các không gian có diện tích lớn. Điểm đặc trưng của dòng quạt này là động cơ không đặt trực tiếp trên trục cánh quạt, mà truyền động thông qua cơ cấu trung gian, giúp động cơ được tách khỏi vùng luồng khí đi qua.

Tại Phú Khang, quạt hướng trục gián tiếp công nghiệp được cung cấp với nhiều kích thước, công suất và lưu lượng khác nhau, đáp ứng nhu cầu sử dụng từ nhà xưởng, kho hàng, trang trại chăn nuôi đến các khu vực sản xuất cần tăng cường trao đổi không khí.

Quạt hướng trục gián tiếp là gì?

Quạt hướng trục gián tiếp là loại quạt công nghiệp sử dụng phương thức truyền động gián tiếp giữa động cơ và cánh quạt. Khi hoạt động, động cơ tạo chuyển động và truyền lực đến bộ phận quay thông qua cơ cấu truyền động, từ đó làm cánh quạt quay và tạo dòng khí theo phương song song với trục quạt.

So với một số dòng quạt hướng trục truyền động trực tiếp, thiết kế gián tiếp cho phép bố trí động cơ tách khỏi khu vực dòng khí chính. Đây là đặc điểm hữu ích khi quạt được sử dụng trong môi trường có nhiệt độ cao, nhiều bụi hoặc cần thiết kế hệ thống thông gió với yêu cầu riêng về vị trí động cơ.

Dòng quạt này thường được lựa chọn cho các hệ thống cần lưu lượng gió lớn, hoạt động liên tục và khả năng thông gió trên diện tích rộng.

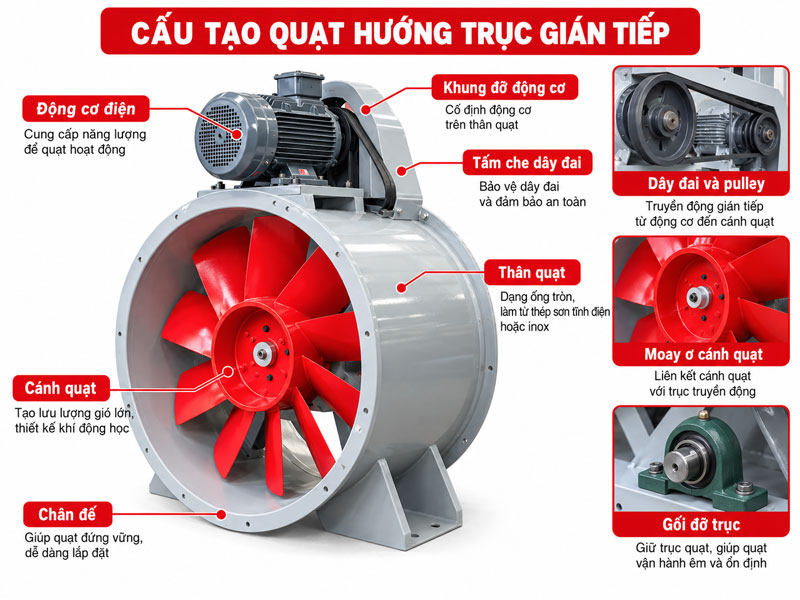

Cấu tạo của quạt hướng trục gián tiếp

Một bộ quạt hướng trục gián tiếp công nghiệp thường gồm các bộ phận chính:

Động cơ

Động cơ là bộ phận cung cấp năng lượng cho hệ thống truyền động. Tùy model, quạt có thể sử dụng nguồn điện 220V hoặc 380V và nhiều mức công suất khác nhau.

Cánh quạt

Cánh quạt đảm nhiệm nhiệm vụ tạo và đẩy dòng không khí. Thiết kế số lượng, góc nghiêng và hình dạng cánh có ảnh hưởng trực tiếp đến lưu lượng cũng như hiệu suất làm việc của quạt.

Bộ truyền động

Đây là thành phần tạo nên sự khác biệt của quạt hướng trục gián tiếp. Chuyển động từ động cơ được truyền đến cụm cánh thông qua cơ cấu truyền động phù hợp, giúp động cơ không nằm trực tiếp trên trục cánh.

Khung quạt

Khung thường được chế tạo chắc chắn nhằm giữ cố định động cơ, cánh và các bộ phận truyền động. Kích thước khung được lựa chọn theo đường kính cánh và yêu cầu lắp đặt.

Lưới bảo vệ

Lưới bảo vệ được bố trí ở khu vực hút hoặc xả nhằm hạn chế nguy cơ tiếp xúc trực tiếp với cánh quạt, đồng thời tăng mức độ an toàn trong quá trình vận hành.

Nguyên lý hoạt động

Khi cấp điện, động cơ bắt đầu hoạt động và tạo chuyển động cho hệ thống truyền động. Chuyển động này làm cánh quạt quay với tốc độ thiết kế.

Khi cánh quay, không khí phía trước quạt được hút vào và đẩy về phía sau theo phương của trục quạt. Quá trình này tạo ra dòng khí liên tục, giúp đưa khí nóng, hơi ẩm, mùi và không khí tù đọng ra khỏi khu vực cần thông gió.

Đối với hệ thống nhà xưởng, quạt thường được kết hợp với cửa lấy gió, cửa gió, tấm làm mát hoặc các thiết bị cấp khí để tạo thành hệ thống trao đổi không khí hoàn chỉnh.

Ưu điểm của quạt hướng trục gián tiếp

Lưu lượng gió lớn

Quạt được thiết kế theo nguyên lý hướng trục nên có khả năng tạo lưu lượng lớn, phù hợp với những không gian cần thay đổi không khí liên tục.

Động cơ được tách khỏi dòng khí

Thiết kế truyền động gián tiếp giúp động cơ không nằm trực tiếp trong luồng khí chính. Đây là ưu điểm đáng chú ý khi quạt phải làm việc trong môi trường có bụi, hơi nóng hoặc điều kiện vận hành đặc thù.

Phù hợp thông gió công nghiệp

Dòng quạt có thể sử dụng cho nhiều công trình như nhà xưởng, kho hàng, khu sản xuất, trang trại, nhà kính và các khu vực cần tăng cường lưu thông không khí.

Nhiều lựa chọn về công suất

Quạt hướng trục gián tiếp có nhiều model với kích thước và công suất khác nhau. Người dùng có thể lựa chọn dựa trên diện tích không gian, lưu lượng cần thiết, chiều dài đường gió và điều kiện thực tế.

Có thể vận hành trong thời gian dài

Khi được lựa chọn đúng công suất, lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ, quạt có thể đáp ứng nhu cầu thông gió liên tục trong môi trường công nghiệp.

Ứng dụng của quạt hướng trục gián tiếp

Quạt hướng trục công nghiệp được sử dụng trong nhiều lĩnh vực cần lưu lượng thông gió lớn.

Thông gió nhà xưởng

Quạt giúp hút lượng nhiệt tích tụ trong khu vực sản xuất, giảm cảm giác oi nóng và tăng khả năng trao đổi không khí.

Nhà kho và khu vực lưu trữ

Trong các kho hàng có diện tích lớn, việc sử dụng quạt thông gió giúp hạn chế tình trạng không khí tù đọng, hơi ẩm và nhiệt tích tụ.

Trang trại chăn nuôi

Quạt có thể được sử dụng để hút khí nóng, mùi và không khí ô nhiễm ra ngoài, đồng thời hỗ trợ đưa không khí mới vào khu vực chăn nuôi.

Nhà kính và khu vực trồng trọt

Hệ thống thông gió giúp tăng sự lưu thông không khí, hạn chế hiện tượng khí nóng và hơi ẩm tích tụ trong không gian kín.

Khu vực sản xuất có nhiệt lượng cao

Những nơi phát sinh nhiều nhiệt trong quá trình sản xuất có thể sử dụng quạt hướng trục công nghiệp để tăng cường khả năng thoát nhiệt.

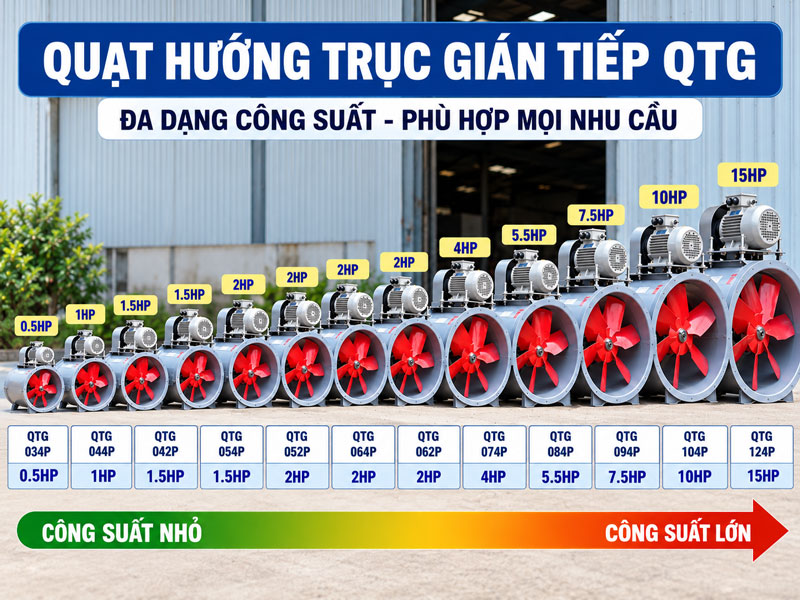

Một số model quạt hướng trục gián tiếp tại Phú Khang

Danh mục quạt hướng trục gián tiếp của Phú Khang có nhiều model với mức lưu lượng khác nhau, giúp khách hàng dễ lựa chọn theo nhu cầu sử dụng.

Thông số có thể thay đổi theo từng phiên bản và cấu hình thực tế. Khi lựa chọn quạt, nên đối chiếu thông số kỹ thuật của đúng model.

Cách chọn quạt hướng trục gián tiếp phù hợp

Không nên chỉ lựa chọn quạt dựa vào công suất động cơ. Để xác định model phù hợp, cần xem xét đồng thời nhiều yếu tố.

1. Xác định thể tích không gian

Trước tiên cần tính:

Thể tích = Chiều dài × Chiều rộng × Chiều cao

Từ thể tích nhà xưởng và số lần trao đổi không khí mong muốn có thể ước tính tổng lưu lượng thông gió cần thiết.

2. Xác định tổng lưu lượng cần thiết

Tổng lưu lượng của hệ thống cần phù hợp với mục đích sử dụng. Nhà xưởng sản xuất nhiệt, kho hàng, trang trại hoặc khu vực có mùi sẽ có yêu cầu thông gió khác nhau.

3. Tính số lượng quạt

Sau khi xác định tổng lưu lượng cần thiết, có thể ước tính số quạt:

Số lượng quạt = Tổng lưu lượng cần thiết / Lưu lượng của một quạt

Kết quả thực tế cần được điều chỉnh theo điều kiện lắp đặt và tổn thất của hệ thống.

4. Kiểm tra cột áp

Nếu quạt hoạt động trong hệ thống có đường ống, co, cút, van hoặc các thiết bị cản trở dòng khí, cần đặc biệt quan tâm đến cột áp. Không nên chỉ nhìn vào lưu lượng danh nghĩa của quạt để lựa chọn.

5. Kiểm tra nguồn điện

Cần xác định công trình sử dụng điện 220V hay 380V, điện 1 pha hay 3 pha, đồng thời lựa chọn dây dẫn, CB và thiết bị bảo vệ phù hợp với công suất động cơ.

Quạt hướng trục gián tiếp khác gì quạt hướng trục trực tiếp?

Điểm khác biệt cơ bản nằm ở phương thức truyền động.

Quạt truyền động trực tiếp có động cơ liên kết trực tiếp với cánh quạt. Cấu tạo thường gọn và số lượng bộ phận truyền động ít hơn.

Quạt truyền động gián tiếp sử dụng cơ cấu truyền động trung gian, giúp động cơ được bố trí tách khỏi cụm cánh và dòng khí chính.

Vì vậy, lựa chọn loại nào cần dựa vào môi trường làm việc, nhiệt độ, đặc điểm dòng khí, yêu cầu bảo trì và thiết kế của hệ thống thông gió.

Lưu ý khi lắp đặt quạt hướng trục gián tiếp

Để quạt hoạt động ổn định và đạt hiệu quả cao, cần chú ý:

• Lắp quạt trên bề mặt chắc chắn, hạn chế rung động.
• Kiểm tra chiều quay của cánh trước khi vận hành chính thức.
• Đảm bảo khu vực hút và xả có đường khí thông thoáng.
• Không để vật cản quá gần cửa hút hoặc cửa xả.
• Kiểm tra hệ thống điện và thiết bị bảo vệ trước khi đóng điện.
• Kiểm tra định kỳ cánh quạt, ổ bi, bộ truyền động và các vị trí liên kết.
• Vệ sinh bụi bẩn trên cánh và lưới bảo vệ theo định kỳ.
• Đối với hệ thống nhiều quạt, cần tính toán vị trí lắp đặt để tạo hướng lưu thông không khí hợp lý.

Vì sao nên chọn quạt hướng trục gián tiếp Phú Khang?

Phú Khang cung cấp các dòng quạt hướng trục gián tiếp công nghiệp với nhiều lựa chọn về kích thước, công suất và lưu lượng. Các model được định hướng cho nhu cầu thông gió nhà xưởng, kho hàng, trang trại và nhiều công trình công nghiệp khác.

Khi lựa chọn quạt, khách hàng không chỉ cần quan tâm đến giá bán mà nên xem xét đồng thời lưu lượng gió, cột áp, công suất, nguồn điện, kích thước quạt và điều kiện lắp đặt.

Đội ngũ Phú Khang có thể hỗ trợ khách hàng lựa chọn model phù hợp với diện tích và yêu cầu thông gió thực tế, hạn chế tình trạng chọn quạt quá nhỏ khiến hiệu quả không đạt yêu cầu hoặc chọn công suất quá lớn gây lãng phí điện năng.

Mua quạt hướng trục gián tiếp ở đâu uy tín?

Nếu anh đang tìm quạt hướng trục gián tiếp công nghiệp cho nhà xưởng, kho hàng, trang trại hoặc hệ thống thông gió, Phú Khang là đơn vị cung cấp đáng tin cậy với nhiều model và mức lưu lượng để lựa chọn.

Khách hàng nên cung cấp các thông tin như kích thước nhà xưởng, mục đích thông gió, nhiệt độ môi trường, số lượng khu vực cần hút và nguồn điện hiện có để được tư vấn model phù hợp.

Phú Khang – đơn vị cung cấp quạt công nghiệp và thiết bị thông gió uy tín, hỗ trợ tư vấn lựa chọn sản phẩm phù hợp với từng công trình và nhu cầu sử dụng thực tế.

Câu hỏi thường gặp

Quạt hướng trục gián tiếp dùng để làm gì?

Quạt chủ yếu được sử dụng để thông gió, hút khí nóng, hơi ẩm, mùi và không khí tù đọng trong nhà xưởng, kho hàng, trang trại, nhà kính và các công trình công nghiệp.

Quạt hướng trục gián tiếp có lưu lượng lớn không?

Có. Đây là một trong những ưu điểm của dòng quạt hướng trục. Nhiều model có lưu lượng từ vài nghìn đến hàng chục nghìn m³/h, phù hợp với không gian cần trao đổi không khí lớn.

Có nên dùng quạt hướng trục gián tiếp cho nhà xưởng không?

Có thể sử dụng, đặc biệt trong những công trình cần lưu lượng thông gió lớn và có yêu cầu bố trí động cơ tách khỏi dòng khí. Tuy nhiên cần tính toán lưu lượng, cột áp và vị trí lắp đặt trước khi lựa chọn.

Làm sao biết cần bao nhiêu quạt cho nhà xưởng?

Cần xác định thể tích nhà xưởng, số lần trao đổi không khí mong muốn và lưu lượng thực tế của từng model. Từ đó có thể ước tính số lượng quạt cần thiết và điều chỉnh theo điều kiện công trình.

Quạt hướng trục gián tiếp có những công suất nào?

Tùy từng dòng sản phẩm, quạt có nhiều mức công suất từ nhỏ đến lớn. Tại Phú Khang hiện có các model từ khoảng 1 HP đến 15 HP trong nhóm sản phẩm được giới thiệu trên danh mục.

Có được tư vấn chọn quạt theo diện tích nhà xưởng không?

Có. Khách hàng có thể cung cấp kích thước dài, rộng, cao của nhà xưởng cùng mục đích sử dụng để được tư vấn lưu lượng và số lượng quạt phù hợp.
