Quạt ly tâm trung áp

Quạt ly tâm trung áp là dòng quạt công nghiệp được thiết kế để tạo lưu lượng gió lớn kết hợp với mức áp suất trung bình, phù hợp cho các hệ thống thông gió, hút bụi, hút mùi, hút khí nóng và vận chuyển không khí qua đường ống có trở lực. Đây là lựa chọn phổ biến tại nhà xưởng, nhà máy, xưởng sản xuất, khu vực gia công cơ khí, xưởng gỗ và nhiều hệ thống xử lý khí công nghiệp.

So với các dòng quạt thông gió thông thường, quạt hút ly tâm trung áp có khả năng tạo áp suất tốt hơn, giúp duy trì lưu lượng khi hệ thống có đường ống dài, nhiều co cút, van, cửa gió hoặc thiết bị lọc. Tùy từng model, quạt có thể được lựa chọn theo công suất động cơ, lưu lượng gió, cột áp và yêu cầu thực tế của hệ thống.

Quạt ly tâm trung áp là gì?

Quạt ly tâm trung áp là loại quạt hút công nghiệp sử dụng lực ly tâm để đưa không khí từ cửa hút vào tâm bánh công tác, sau đó tăng tốc dòng khí và đẩy ra ngoài theo phương vuông góc với trục quay.

Đặc điểm nổi bật của dòng quạt này là khả năng tạo cột áp cao hơn quạt hướng trục thông thường, trong khi vẫn đảm bảo lưu lượng phù hợp cho nhiều hệ thống hút và thông gió công nghiệp.

Quạt thường được sử dụng khi hệ thống yêu cầu khả năng thắng trở lực của đường ống và các thiết bị trên đường gió. Vì vậy, quạt ly tâm trung áp công nghiệp thường xuất hiện trong các hệ thống hút bụi, hút mùi, hút khí nóng, thông gió nhà xưởng và cấp – hút khí cho dây chuyền sản xuất.

Tùy nhu cầu sử dụng, người dùng có thể lựa chọn quạt với nhiều mức công suất khác nhau, từ các model công suất nhỏ cho hệ thống quy mô vừa đến các model công suất lớn dành cho nhà xưởng và hệ thống xử lý khí công nghiệp.

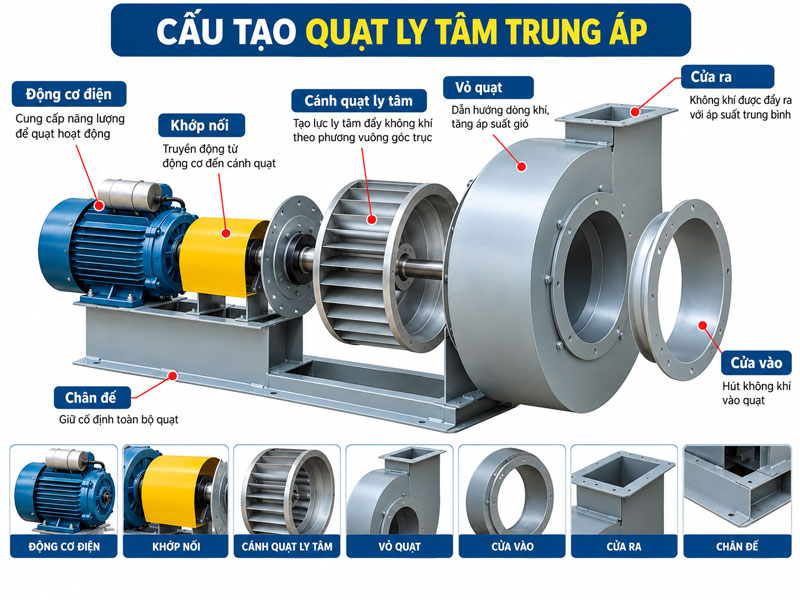

Cấu tạo quạt ly tâm trung áp

Một bộ quạt hút ly tâm trung áp thường gồm các bộ phận chính:

Vỏ quạt

Vỏ quạt có nhiệm vụ bao bọc bánh công tác, định hướng dòng khí và dẫn luồng không khí từ cửa hút đến cửa xả. Thiết kế vỏ ảnh hưởng trực tiếp đến khả năng vận chuyển không khí và hiệu suất làm việc của quạt.

Cánh quạt

Bánh công tác là bộ phận tạo ra chuyển động của dòng khí. Khi cánh quay, không khí được hút vào tâm quạt và đẩy ra phía ngoài nhờ lực ly tâm.

Tùy model, cánh quạt có thể được thiết kế nhằm cân bằng giữa lưu lượng gió và áp suất, đáp ứng các yêu cầu khác nhau của hệ thống.

Động cơ

Động cơ cung cấp công suất cho bánh công tác. Công suất càng lớn thì khả năng đáp ứng lưu lượng và cột áp của quạt càng cao, tuy nhiên việc lựa chọn cần căn cứ vào đặc tính thực tế của hệ thống thay vì chỉ dựa vào công suất động cơ.

Trục và bộ truyền động

Tùy thiết kế, quạt có thể sử dụng kiểu truyền động trực tiếp hoặc truyền động gián tiếp. Bộ truyền động cần được lựa chọn phù hợp với tốc độ quay, công suất và điều kiện vận hành.

Cửa hút và cửa xả

Cửa hút là vị trí đưa không khí, khói, bụi hoặc khí nóng vào quạt. Cửa xả kết nối với đường ống hoặc thiết bị phía sau để đưa dòng khí đến vị trí cần xử lý hoặc thải ra ngoài.

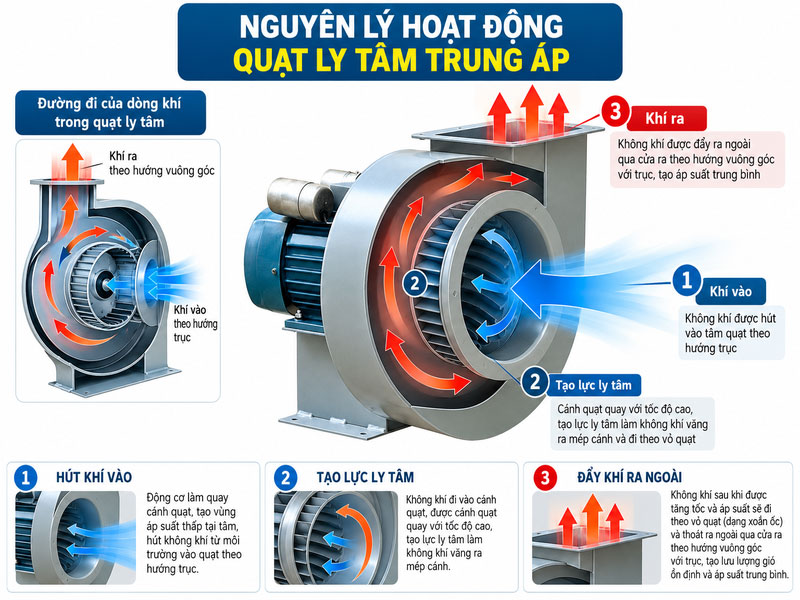

Nguyên lý hoạt động của quạt ly tâm trung áp

Khi động cơ hoạt động, bánh công tác bắt đầu quay. Không khí được hút vào khu vực trung tâm của bánh công tác. Dưới tác động của chuyển động quay và lực ly tâm, dòng khí được tăng tốc và di chuyển ra phía ngoài bánh công tác.

Sau đó, dòng khí được dẫn qua vỏ quạt và thoát ra cửa xả với áp suất phù hợp để tiếp tục di chuyển trong hệ thống đường ống.

Nhờ nguyên lý này, quạt ly tâm trung áp có khả năng duy trì dòng khí tốt hơn trong các hệ thống có trở lực tương đối lớn. Đây là lý do quạt thường được lựa chọn cho các ứng dụng cần kết nối với đường ống, bộ lọc, chụp hút hoặc các thiết bị xử lý khí.

Thông số quạt ly tâm trung áp cần quan tâm

Khi lựa chọn quạt, không nên chỉ nhìn vào công suất động cơ. Ba thông số quan trọng cần được xác định trước là lưu lượng gió, cột áp và công suất.

Lưu lượng gió

Lưu lượng cho biết lượng không khí mà quạt có thể vận chuyển trong một đơn vị thời gian, thường được biểu thị bằng m³/h.

Hệ thống cần lưu lượng càng lớn thì quạt phải có khả năng cung cấp lượng gió tương ứng.

Cột áp

Cột áp thể hiện khả năng của quạt trong việc thắng trở lực của hệ thống. Đường ống càng dài, nhiều co cút, van, bộ lọc hoặc thiết bị xử lý thì yêu cầu về cột áp càng cao.

Công suất động cơ

Công suất thường được biểu thị bằng kW hoặc HP. Việc lựa chọn công suất phải dựa trên điểm làm việc của quạt, bao gồm lưu lượng và áp suất cần thiết.

Do đó, chọn quạt ly tâm trung áp chính xác cần xem xét đồng thời nhiều thông số thay vì chỉ chọn quạt có công suất lớn.

Ứng dụng của quạt ly tâm trung áp

Nhờ khả năng tạo áp suất tốt và vận chuyển không khí qua hệ thống đường ống, quạt ly tâm trung áp công nghiệp được ứng dụng trong nhiều lĩnh vực.

Hút bụi nhà xưởng

Quạt có thể kết nối với chụp hút, đường ống và hệ thống lọc để thu gom bụi phát sinh trong quá trình sản xuất.

Một số ứng dụng phổ biến gồm:

• Hút bụi xưởng gỗ.
• Hút bụi cơ khí.
• Hút bụi trong dây chuyền sản xuất.
• Hút bụi từ máy móc.
• Hệ thống thu gom bụi công nghiệp.

Hút mùi công nghiệp

Quạt hút ly tâm trung áp có thể được sử dụng để hút mùi, hơi nóng và khí phát sinh trong nhà xưởng, khu sản xuất hoặc khu vực chế biến.

Quạt được kết nối với chụp hút và hệ thống ống gió để đưa khí cần xử lý đến vị trí lọc hoặc xả ra ngoài.

Thông gió nhà xưởng

Trong các nhà máy có đường ống thông gió hoặc hệ thống cấp – hút khí, quạt ly tâm có thể đảm nhiệm vai trò vận chuyển không khí giữa các khu vực.

Hút khí nóng

Quạt có thể được sử dụng để đưa khí nóng ra khỏi khu vực sản xuất, giúp giảm lượng nhiệt tích tụ và cải thiện môi trường làm việc.

Đối với môi trường có nhiệt độ cao, cần lựa chọn đúng loại quạt, động cơ và vật liệu theo điều kiện vận hành thực tế.

Hệ thống hút khí và xử lý khí

Quạt ly tâm trung áp còn có thể kết hợp với:

• Chụp hút.
• Đường ống gió.
• Cyclone.
• Bộ lọc bụi.
• Thiết bị xử lý khí.
• Buồng lọc.
• Van điều chỉnh lưu lượng.

Việc phối hợp đúng các thiết bị giúp hệ thống đạt hiệu quả hút và vận chuyển không khí tốt hơn.

Khi nào nên sử dụng quạt ly tâm trung áp?

Quạt ly tâm trung áp phù hợp khi hệ thống cần đồng thời đáp ứng lưu lượng gió và khả năng tạo áp suất để thắng trở lực.

Nên cân nhắc sử dụng dòng quạt này khi:

• Hệ thống có đường ống dẫn khí.
• Đường ống có chiều dài tương đối lớn.
• Có nhiều co, cút hoặc van.
• Có bộ lọc bụi hoặc thiết bị xử lý khí.
• Cần hút bụi trong nhà xưởng.
• Cần hút mùi công nghiệp.
• Cần hút khí nóng.
• Cần cấp hoặc hút khí qua đường ống.

Ngược lại, nếu yêu cầu chủ yếu là tạo lưu lượng lớn với đường gió ngắn và trở lực thấp, quạt hướng trục có thể là phương án phù hợp hơn.

Quạt ly tâm trung áp và quạt hướng trục khác nhau như thế nào?

Hai dòng quạt đều được sử dụng phổ biến trong công nghiệp nhưng có đặc tính làm việc khác nhau.

Nếu hệ thống có nhiều trở lực, cần ưu tiên đánh giá cột áp trước khi quyết định lựa chọn quạt.

Quạt ly tâm trung áp và quạt ly tâm cao áp

Điểm khác biệt quan trọng nhất giữa hai dòng quạt là mức áp suất mà hệ thống yêu cầu.

Quạt ly tâm trung áp thường được sử dụng cho các hệ thống có mức trở lực trung bình như hút bụi, hút mùi, thông gió và vận chuyển không khí qua đường ống.

Trong khi đó, quạt ly tâm cao áp được sử dụng cho những hệ thống yêu cầu áp suất cao hơn, chẳng hạn đường ống có trở lực lớn hoặc một số dây chuyền công nghiệp chuyên dụng.

Vì vậy, không nên mặc định rằng quạt cao áp luôn tốt hơn quạt trung áp. Lựa chọn đúng phải dựa trên điểm làm việc thực tế của hệ thống.

Cách chọn quạt ly tâm trung áp phù hợp

Để lựa chọn đúng quạt hút công nghiệp trung áp, cần xác định các yếu tố sau:

1. Xác định lưu lượng cần thiết

Tính toán lượng không khí cần hút hoặc cấp trong một giờ.

2. Tính trở lực hệ thống

Cần xem xét chiều dài đường ống, đường kính ống, số lượng co cút, van, cửa gió, bộ lọc và các thiết bị khác.

3. Xác định cột áp

Từ tổng trở lực của hệ thống, xác định mức cột áp cần thiết để quạt duy trì được lưu lượng yêu cầu.

4. Chọn công suất động cơ

Sau khi xác định điểm làm việc, lựa chọn model có công suất phù hợp.

5. Kiểm tra nguồn điện

Tùy model có thể sử dụng nguồn điện 220V hoặc 380V. Với hệ thống công nghiệp công suất lớn, cần kiểm tra nguồn điện hiện có trước khi đặt quạt.

Vì sao nên chọn quạt ly tâm trung áp phù hợp với hệ thống?

Một chiếc quạt có công suất lớn chưa chắc mang lại hiệu quả tốt nếu không phù hợp với đường ống và yêu cầu vận hành.

Quạt quá nhỏ có thể không đạt lưu lượng hoặc cột áp cần thiết. Ngược lại, quạt quá lớn có thể làm tăng mức tiêu thụ điện, gây tiếng ồn và khiến hệ thống vận hành không tối ưu.

Vì vậy, khi mua quạt ly tâm trung áp, nên cung cấp các thông tin như:

• Lưu lượng cần thiết.
• Cột áp yêu cầu.
• Đường kính và chiều dài đường ống.
• Số lượng co/cút.
• Loại khí cần hút.
• Nhiệt độ khí.
• Môi trường làm việc.
• Nguồn điện sử dụng.

Dựa trên các thông tin này có thể lựa chọn model phù hợp hơn với nhu cầu thực tế.

Câu hỏi thường gặp về quạt ly tâm trung áp

Quạt ly tâm trung áp dùng để làm gì?

Quạt thường được sử dụng cho hệ thống hút bụi, hút mùi, hút khí nóng, thông gió nhà xưởng, cấp khí và vận chuyển không khí qua đường ống.

Quạt ly tâm trung áp có hút bụi được không?

Có. Quạt có thể được sử dụng trong hệ thống hút bụi công nghiệp khi được lựa chọn phù hợp với loại bụi, lưu lượng, cột áp và thiết bị lọc đi kèm.

Quạt ly tâm trung áp có phù hợp với đường ống dài không?

Có thể phù hợp. Tuy nhiên cần tính toán tổng trở lực của đường ống để xác định cột áp cần thiết. Không nên chỉ dựa vào chiều dài đường ống để chọn quạt.

Nên chọn quạt trung áp hay cao áp?

Nếu hệ thống có trở lực ở mức trung bình, quạt ly tâm trung áp thường là lựa chọn phù hợp. Với hệ thống yêu cầu áp suất cao, cần xem xét dòng quạt cao áp.

Quạt ly tâm trung áp sử dụng điện áp bao nhiêu?

Tùy model và công suất, quạt có thể sử dụng nguồn điện khác nhau. Các model công suất lớn trong hệ thống công nghiệp thường sử dụng nguồn điện 3 pha 380V.

Làm thế nào để chọn đúng quạt ly tâm trung áp?

Cần xác định tối thiểu lưu lượng gió, cột áp, công suất, đường ống, môi trường làm việc và nguồn điện. Nếu chưa xác định được thông số, nên dựa trên thiết kế hệ thống hoặc nhờ đơn vị kỹ thuật tư vấn.

Mua quạt ly tâm trung áp công nghiệp

Quạt ly tâm trung áp là giải pháp phù hợp cho nhiều hệ thống hút và vận chuyển không khí trong nhà xưởng, nhà máy và các công trình công nghiệp. Việc lựa chọn đúng model giúp hệ thống đạt lưu lượng, cột áp và hiệu quả vận hành theo yêu cầu.

Danh mục hiện cung cấp nhiều model quạt hút ly tâm trung áp với các mức công suất khác nhau, đáp ứng nhu cầu từ hệ thống quy mô vừa đến các hệ thống hút bụi và thông gió công nghiệp công suất lớn.

Khi cần lựa chọn quạt ly tâm công nghiệp, khách hàng nên cung cấp thông tin về lưu lượng, cột áp, đường ống và mục đích sử dụng để được tư vấn model phù hợp, tránh lựa chọn quạt thiếu công suất hoặc dư công suất so với nhu cầu thực tế.
