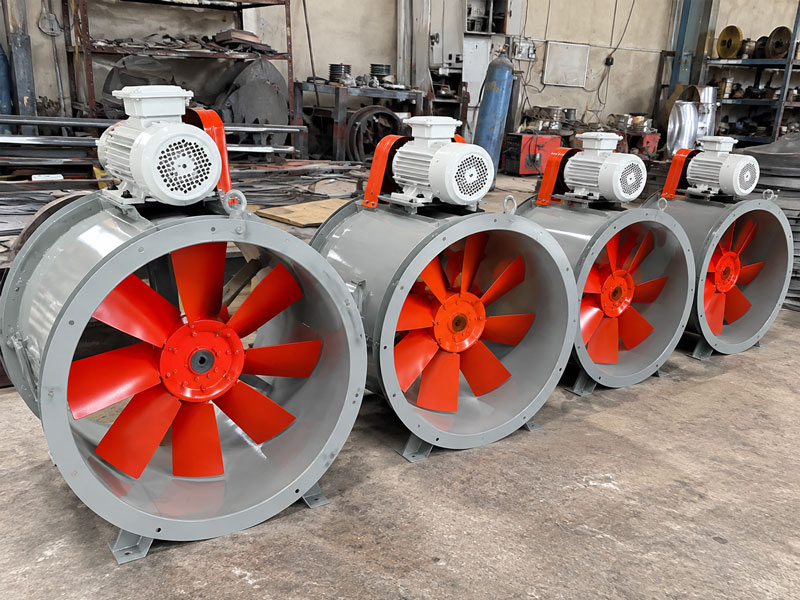

Quạt hướng trục gián tiếp QTG-104P

Quạt hướng trục gián tiếp QTG-104P là dòng quạt công nghiệp kích thước lớn, được thiết kế để tạo lưu lượng gió cao và duy trì khả năng thông thoáng hiệu quả trong các không gian có diện tích rộng. Với khung quạt 1.000 mm, động cơ công suất 10 HP, tốc độ quay 1.400 vòng/phút, sản phẩm phù hợp cho nhà xưởng, kho hàng, khu sản xuất và nhiều hệ thống thông gió công nghiệp.

Thiết kế truyền động gián tiếp giúp cụm động cơ được bố trí tách khỏi vùng luồng khí chính, đồng thời thuận tiện hơn trong quá trình kiểm tra, bảo dưỡng và thay thế linh kiện.

Thông số kỹ thuật quạt QTG-104P

Đặc điểm nổi bật của QTG-104P

Khả năng tạo lưu lượng gió lớn

QTG-104P được thiết kế hướng đến những hệ thống cần lượng không khí trao đổi cao. Với lưu lượng khoảng 25.000 m³/h, quạt có thể hỗ trợ đưa không khí nóng, mùi, hơi ẩm và không khí tù đọng ra khỏi khu vực sản xuất.

Đây là một trong những yếu tố quan trọng khi lựa chọn quạt cho các nhà xưởng có diện tích lớn hoặc những vị trí thường xuyên phát sinh nhiệt trong quá trình vận hành máy móc.

Động cơ công suất 10 HP

Sử dụng động cơ công suất 10 HP, QTG-104P đáp ứng tốt nhu cầu vận hành trong các hệ thống thông gió công nghiệp có yêu cầu cao hơn so với các dòng quạt công suất nhỏ.

Nguồn điện 380V – 50Hz phù hợp với hệ thống điện 3 pha thường được sử dụng tại nhà máy, xưởng sản xuất và công trình công nghiệp.

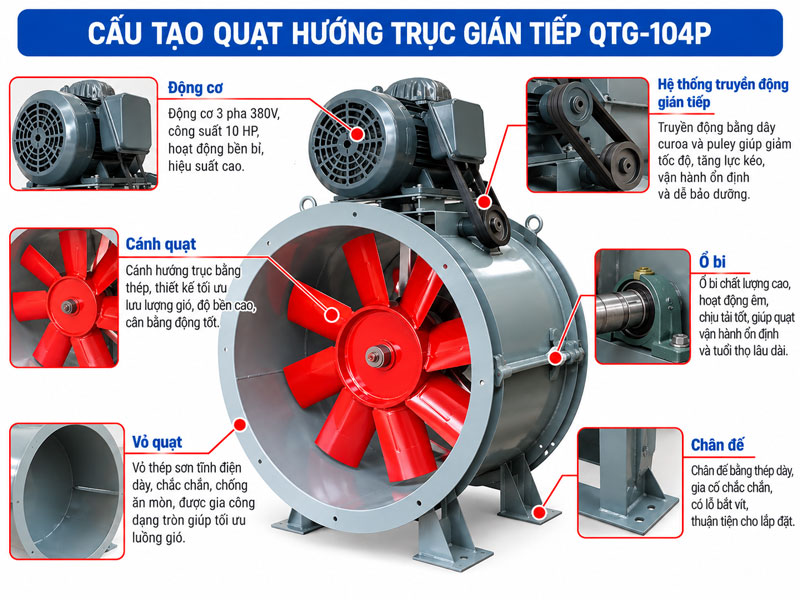

Thiết kế truyền động gián tiếp

Khác với quạt hướng trục truyền động trực tiếp, QTG-104P sử dụng cơ cấu truyền động gián tiếp. Động cơ không nằm trực tiếp trên trục cánh quạt mà truyền lực thông qua cụm truyền động.

Thiết kế này mang lại một số lợi ích trong thực tế sử dụng:

• Hạn chế việc động cơ nằm trực tiếp trong vùng dòng khí.
• Thuận tiện hơn khi kiểm tra và bảo dưỡng động cơ.
• Có thể bố trí động cơ phù hợp với kết cấu tổng thể của quạt.
• Thích hợp cho những hệ thống thông gió cần quạt công suất lớn.

Khung quạt kích thước 1.000 mm

Khung quạt 1.000 mm tạo tiết diện hút và đẩy gió lớn, phù hợp với nhu cầu thông gió cho không gian rộng.

Phần vỏ quạt được thiết kế dạng tròn, kết hợp với hệ thống cánh hướng trục nhằm tạo dòng khí di chuyển theo phương dọc trục. Đây là cấu hình phổ biến trong các hệ thống hút và trao đổi không khí công nghiệp.

Nguyên lý hoạt động

Khi cấp điện cho động cơ, công suất được truyền tới cụm cánh thông qua cơ cấu truyền động gián tiếp. Cánh quạt quay với tốc độ khoảng 1.400 vòng/phút, tạo ra sự chênh lệch áp suất giữa phía hút và phía xả.

Không khí từ khu vực cần thông gió được hút vào cửa quạt, đi qua cụm cánh và được đẩy ra ngoài theo phương của trục quạt.

Nhờ nguyên lý này, QTG-104P có thể được sử dụng để tạo dòng trao đổi không khí liên tục, giúp giảm nhiệt và cải thiện độ thông thoáng trong khu vực sản xuất.

Ứng dụng của quạt hướng trục QTG-104P

Với kích thước lớn và công suất 10 HP, QTG-104P thích hợp cho nhiều hệ thống thông gió công nghiệp như:

• Thông gió nhà xưởng sản xuất.
• Hút khí nóng trong nhà máy.
• Hút mùi và không khí tù đọng.
• Thông gió kho hàng, nhà kho.
• Nhà xưởng cơ khí, gia công kim loại.
• Khu vực sản xuất có lượng nhiệt lớn.
• Hệ thống trao đổi không khí cho nhà máy.
• Khu vực chăn nuôi quy mô lớn.
• Hệ thống hút khí kết hợp đường ống hoặc cửa thoát gió phù hợp.
• Các công trình cần lưu lượng thông gió cao.

Khi nào nên sử dụng QTG-104P?

QTG-104P phù hợp khi công trình cần lưu lượng gió lớn nhưng vẫn yêu cầu khả năng tạo áp suất nhất định. So với những model kích thước nhỏ, dòng quạt 1.000 mm cho khả năng xử lý lượng không khí lớn hơn, đặc biệt phù hợp với các nhà xưởng có diện tích và thể tích không gian đáng kể.

Tuy nhiên, không nên lựa chọn quạt chỉ dựa vào công suất động cơ. Khi thiết kế hệ thống thông gió cần đồng thời xem xét diện tích nhà xưởng, chiều cao, số lần trao đổi không khí, vị trí đặt quạt, chiều dài đường ống, trở lực hệ thống và yêu cầu lưu lượng thực tế.

Lưu ý khi lắp đặt QTG-104P

Để quạt hoạt động ổn định, cần lựa chọn vị trí lắp đặt phù hợp với hướng di chuyển của dòng khí. Khu vực phía hút và phía xả nên được bố trí thông thoáng, tránh các vật cản lớn làm ảnh hưởng đến hiệu suất của quạt.

Đối với hệ thống sử dụng nhiều quạt, cần tính toán vị trí hút – cấp khí hợp lý để hạn chế tình trạng các quạt tạo luồng khí đối nghịch nhau.

Phần điện động lực cần được thiết kế phù hợp với động cơ 10 HP, điện áp 380V, đồng thời nên có thiết bị bảo vệ quá tải, ngắn mạch và phương án ngắt điện khi bảo dưỡng.

Sau khi lắp đặt, cần kiểm tra chiều quay của cánh, độ rung, tiếng ồn và tình trạng cơ cấu truyền động trước khi đưa quạt vào vận hành chính thức.

So sánh QTG-104P với một số model cùng dòng

Qua bảng trên, QTG-104P là lựa chọn phù hợp cho những công trình cần lưu lượng cao hơn nhóm quạt 700–900 mm. Việc chọn model cuối cùng vẫn nên căn cứ vào thông số thực tế của hệ thống thay vì chỉ dựa trên kích thước quạt.

Mua quạt hướng trục gián tiếp QTG-104P ở đâu?

Khi lựa chọn QTG-104P, khách hàng nên quan tâm đến nguồn gốc động cơ, vật liệu chế tạo quạt, chất lượng gia công cánh và khung, khả năng đáp ứng lưu lượng thực tế cũng như chính sách bảo hành.

Phú Khang là đơn vị cung cấp các dòng quạt thông gió và quạt công nghiệp, trong đó có quạt hướng trục gián tiếp QTG-104P. Khách hàng có thể liên hệ để được tư vấn lựa chọn công suất, lưu lượng và phương án lắp đặt phù hợp với từng nhà xưởng.
