Quạt hút khói PCCC là thiết bị quan trọng trong hệ thống kiểm soát khói của nhiều công trình như tòa nhà cao tầng, trung tâm thương mại, tầng hầm để xe, nhà xưởng và khu vực sản xuất. Khi xảy ra hỏa hoạn, thiết bị có nhiệm vụ hút và dẫn khói ra khỏi khu vực được bảo vệ theo phương án thiết kế, góp phần hỗ trợ thoát nạn và tạo điều kiện cho lực lượng chữa cháy làm nhiệm vụ.
Tuy nhiên, không phải quạt thông gió công nghiệp nào cũng có thể sử dụng để hút khói khi xảy ra cháy. Việc lựa chọn cần căn cứ vào lưu lượng gió, áp suất, khả năng chịu nhiệt, thời gian vận hành và yêu cầu kỹ thuật của toàn bộ hệ thống.
Trong bài viết này, Phú Khang sẽ giúp bạn tìm hiểu đặc điểm, cấu tạo, nguyên lý hoạt động và những tiêu chí cần quan tâm khi lựa chọn quạt hút khói PCCC cho công trình.
1. Quạt hút khói PCCC là gì?
Quạt hút khói PCCC là thiết bị cơ khí được sử dụng trong hệ thống hút, xả khói khi có sự cố cháy. Quạt tạo ra sự chênh lệch áp suất để hút khói từ khu vực cần bảo vệ, đưa qua đường ống hoặc tuyến dẫn khói và xả ra vị trí được thiết kế.
Khác với quạt thông gió thông thường, quạt hút khói dùng trong hệ thống phòng cháy chữa cháy phải đáp ứng các yêu cầu về khả năng vận hành trong điều kiện nhiệt độ cao theo thiết kế được phê duyệt. Thiết bị cần phối hợp với đường ống, van khói, hệ thống điều khiển và các giải pháp cấp khí bù khi phương án kỹ thuật yêu cầu.
Vai trò chính của quạt hút khói PCCC gồm:
- Hút và thải khói ra khỏi khu vực được bảo vệ khi có cháy.
- Hạn chế sự tích tụ khói trong các không gian cần kiểm soát.
- Hỗ trợ duy trì điều kiện thoát nạn theo phương án thiết kế.
- Tạo điều kiện thuận lợi hơn cho lực lượng chữa cháy tiếp cận khu vực sự cố.
Cần lưu ý, quạt hút khói không có chức năng dập tắt đám cháy và không thể thay thế các thiết bị báo cháy, chữa cháy hoặc hệ thống bảo vệ chống khói khác.
2. Cấu tạo của quạt hút khói PCCC

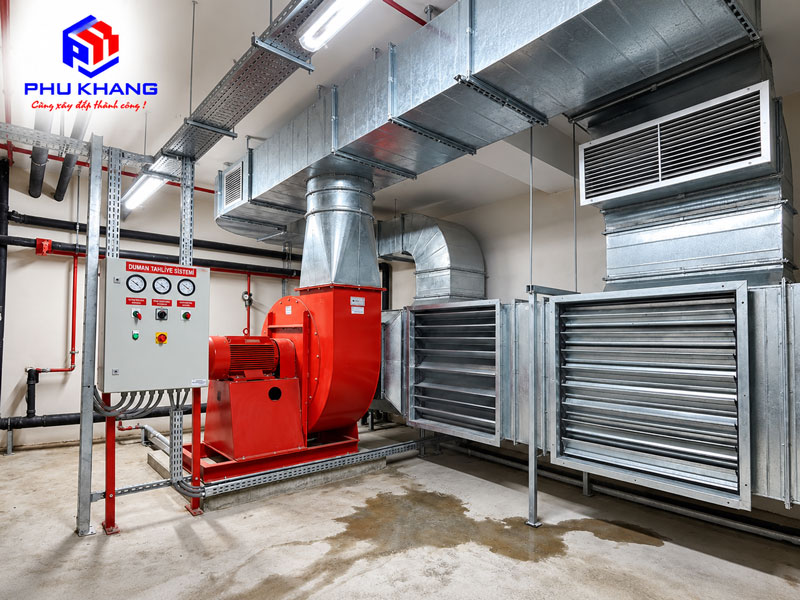

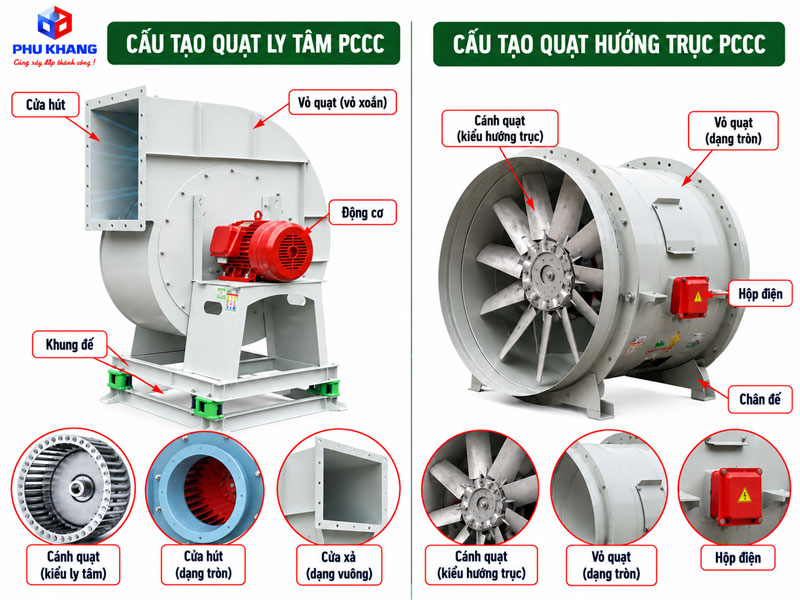

Tùy theo kiểu quạt và phương án lắp đặt, cấu tạo thiết bị có thể khác nhau. Một hệ thống quạt hút khói thường bao gồm các bộ phận chính sau:
2.1. Động cơ điện
Động cơ cung cấp năng lượng để cánh quạt quay và tạo dòng khí. Đối với quạt sử dụng trong hệ thống hút khói sự cố, động cơ và các bộ phận liên quan cần được lựa chọn phù hợp với điều kiện làm việc đã xác định trong thiết kế.
Công suất động cơ không nên lựa chọn chỉ dựa vào diện tích công trình mà cần xét đến lưu lượng gió, áp suất hệ thống và đặc tính của quạt.
2.2. Cánh quạt
Cánh quạt là bộ phận trực tiếp tạo ra dòng khí. Hình dạng, số lượng cánh, góc nghiêng và tốc độ quay ảnh hưởng đến lưu lượng, áp suất và hiệu suất hoạt động.
Cánh quạt cần phù hợp với nhiệt độ làm việc, tốc độ quay và yêu cầu vận hành của thiết bị.
2.3. Vỏ quạt và khung đỡ
Vỏ quạt có nhiệm vụ bảo vệ các bộ phận bên trong, định hướng dòng khí và hỗ trợ kết nối với hệ thống đường ống hoặc cửa hút, cửa xả.
Khung đỡ cần bảo đảm độ chắc chắn, phù hợp với tải trọng thiết bị và điều kiện lắp đặt. Các mối nối, giá đỡ và bộ phận liên kết phải được xử lý đúng theo hồ sơ thiết kế.
2.4. Hệ thống điều khiển và phụ kiện
Tùy cấu hình công trình, hệ thống có thể gồm tủ điều khiển, thiết bị đóng cắt, tín hiệu điều khiển, van khói, đường ống dẫn khói và các phụ kiện liên quan.
Các thành phần này phải phối hợp đúng trình tự vận hành. Chẳng hạn, khi hệ thống báo cháy phát tín hiệu, hệ thống hút khói cần thực hiện đúng kịch bản điều khiển đã được thiết kế và kiểm tra.
3. Các loại quạt hút khói PCCC phổ biến
Tùy không gian, lưu lượng và trở lực đường ống, công trình có thể sử dụng các kiểu quạt khác nhau.
3.1. Quạt hút khói hướng trục
Quạt hướng trục tạo dòng khí chủ yếu theo phương song song với trục quay. Thiết bị có thể được bố trí trực tiếp trên đường ống hoặc tại vị trí hút, xả phù hợp với thiết kế.
Loại quạt này thường được cân nhắc cho hệ thống cần lưu lượng gió lớn và cấu hình lắp đặt gọn. Tuy nhiên, khả năng đáp ứng áp suất phải được kiểm tra theo đường đặc tính của từng model và trở lực thực tế của hệ thống.
3.2. Quạt hút khói ly tâm
Quạt ly tâm đưa không khí vào vùng cánh và tạo dòng khí đi ra theo phương hướng tâm. Tùy thiết kế, loại quạt này có thể đáp ứng các hệ thống đường ống có trở lực đáng kể.
Quạt hút khói ly tâm thường được xem xét cho hệ thống hút khói có mạng ống phức tạp, nhiều đoạn chuyển hướng hoặc yêu cầu áp suất tương đối cao. Việc lựa chọn vẫn cần dựa trên điểm làm việc thực tế, không chỉ dựa vào công suất động cơ.
3.3. Quạt hút khói lắp trên mái hoặc ngoài công trình
Một số hệ thống bố trí quạt trên mái hoặc bên ngoài công trình để xả khói ra môi trường. Vị trí lắp đặt phải đáp ứng yêu cầu về an toàn, kết cấu, khả năng tiếp cận bảo trì và khoảng cách với các vị trí lấy gió hoặc khu vực có người.
Không phải model quạt lắp mái thông thường nào cũng phù hợp cho chế độ hút khói khi xảy ra cháy. Cần kiểm tra rõ thông số chịu nhiệt và hồ sơ kỹ thuật của sản phẩm.
4. Thông số kỹ thuật cần quan tâm khi chọn quạt hút khói PCCC
Khi lựa chọn thiết bị, cần đối chiếu thông số của quạt với yêu cầu của hệ thống thay vì chọn theo cảm tính.
| Thông số | Ý nghĩa |
|---|---|
| Lưu lượng gió (m³/h) | Thể tích không khí hoặc khói mà quạt vận chuyển trong một giờ |
| Áp suất (Pa) | Khả năng tạo áp để thắng trở lực của đường ống và phụ kiện |
| Công suất (kW) | Công suất động cơ cần thiết tại điều kiện làm việc xác định |
| Điện áp và số pha | Phải phù hợp với nguồn điện và phương án cấp điện của công trình |
| Nhiệt độ chịu đựng | Khả năng vận hành ở nhiệt độ quy định trong thời gian xác định |
| Thời gian vận hành chịu nhiệt | Thời gian thiết bị phải duy trì chức năng trong điều kiện thử nghiệm hoặc yêu cầu thiết kế |
| Tốc độ quay (vòng/phút) | Ảnh hưởng đến đặc tính lưu lượng, áp suất và độ ồn |
| Kiểu lắp đặt | Quyết định cách kết nối với đường ống, kết cấu và vị trí hút, xả |
Lưu lượng gió và áp suất có ý nghĩa gì?
Lưu lượng gió cho biết khả năng vận chuyển khí của quạt. Nếu lưu lượng không đáp ứng yêu cầu tính toán, hệ thống có thể không đạt hiệu quả hút khói cần thiết.
Trong khi đó, áp suất thể hiện khả năng thắng trở lực của đường ống, van, co cút, phụ kiện và các thành phần khác. Một chiếc quạt có lưu lượng danh nghĩa lớn nhưng áp suất không phù hợp vẫn có thể không đạt lưu lượng yêu cầu khi lắp vào hệ thống thực tế.
Vì vậy, cần xác định đồng thời lưu lượng và áp suất tại điểm làm việc dự kiến.
Khả năng chịu nhiệt của quạt
Đây là tiêu chí đặc biệt quan trọng đối với quạt hút khói PCCC. Thiết bị phải có thông số và tài liệu chứng minh phù hợp với nhiệt độ, thời gian vận hành theo thiết kế công trình.
Không nên mặc định mọi quạt hút khói đều phải đạt một mức nhiệt độ và thời gian giống nhau. Yêu cầu cụ thể phải được xác định từ hồ sơ thiết kế và quy chuẩn, tiêu chuẩn áp dụng cho công trình.
5. Quạt hút khói PCCC được sử dụng ở đâu?
5.1. Tầng hầm và gara để xe

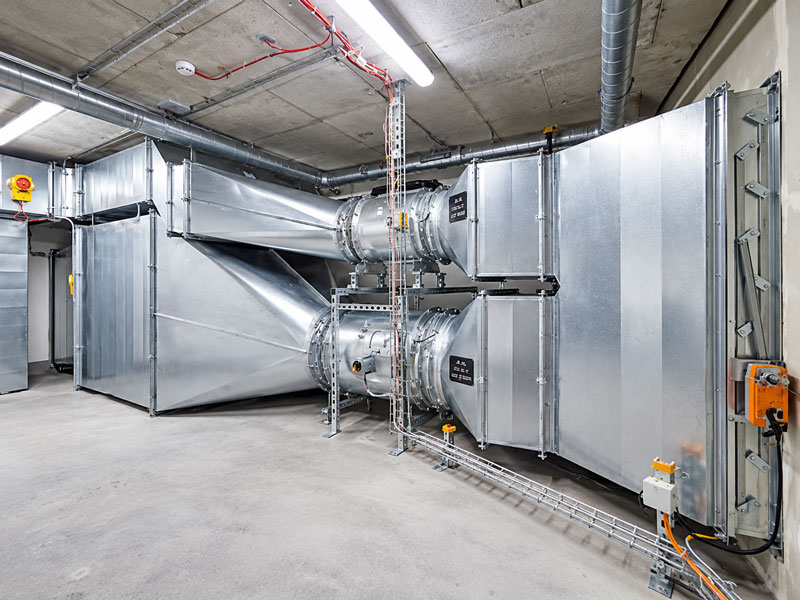

Tầng hầm thường có không gian kín, ít khả năng thoát khói tự nhiên. Hệ thống hút khói được thiết kế để xử lý khói tại các khu vực cần bảo vệ, đồng thời phối hợp với giải pháp cấp khí bù khi cần thiết.
5.2. Tòa nhà cao tầng và trung tâm thương mại
Tại các công trình đông người, việc kiểm soát khói ở hành lang, sảnh, khu vực thông tầng và những không gian liên quan đến đường thoát nạn có ý nghĩa quan trọng.
Quạt hút khói phải được bố trí theo phân vùng và phương án thiết kế, tránh ảnh hưởng đến hiệu quả của các hệ thống bảo vệ chống khói khác.
5.3. Nhà máy và nhà xưởng công nghiệp
Một số khu vực sản xuất, kho hàng hoặc nhà xưởng thuộc diện phải bố trí giải pháp hút khói theo yêu cầu thiết kế và quy định áp dụng.
Khi lựa chọn quạt, cần xem xét đặc điểm không gian, tính chất hoạt động, tuyến ống, điều kiện môi trường và chế độ vận hành của công trình.
5.4. Công trình công cộng và khu vực tập trung đông người
Trường học, bệnh viện, khách sạn, nhà ga và các công trình công cộng có thể cần giải pháp kiểm soát khói tùy theo quy mô, công năng và yêu cầu an toàn cháy.
Việc sử dụng quạt hút khói không áp dụng máy móc cho mọi công trình mà phải căn cứ vào yêu cầu cụ thể của từng dự án.
6. Cách lựa chọn quạt hút khói PCCC phù hợp
Để lựa chọn đúng thiết bị, chủ đầu tư và đơn vị kỹ thuật nên thực hiện theo các bước sau.
Bước 1: Xác định khu vực cần hút khói
Làm rõ quạt phục vụ tầng hầm, hành lang, gian phòng, khu vực sản xuất hay không gian khác. Mỗi vị trí có đặc điểm riêng về thể tích, phân vùng khói và đường dẫn khí.
Bước 2: Xác định lưu lượng và áp suất thiết kế
Thông số cần được tính toán dựa trên yêu cầu kiểm soát khói và đặc tính hệ thống. Không nên chỉ lấy diện tích sàn nhân với một hệ số tùy ý để quyết định công suất quạt.
Bước 3: Kiểm tra yêu cầu chịu nhiệt
Đối chiếu nhiệt độ, thời gian vận hành, hồ sơ thử nghiệm và tài liệu kỹ thuật của model dự kiến sử dụng. Nếu công trình yêu cầu thiết bị có chứng nhận hoặc hồ sơ đánh giá cụ thể, cần kiểm tra đúng phạm vi áp dụng của tài liệu đó.
Bước 4: Chọn kiểu quạt và phương án lắp đặt
Căn cứ vào áp suất, lưu lượng, không gian bố trí, tuyến ống và vị trí xả khói để lựa chọn quạt hướng trục, quạt ly tâm hoặc kiểu phù hợp khác.
Bước 5: Kiểm tra khả năng phối hợp của toàn hệ thống
Quạt cần tương thích với nguồn điện, hệ thống điều khiển, van khói, đường ống, giá đỡ và giải pháp cấp khí bù. Sau lắp đặt, hệ thống phải được kiểm tra, chạy thử và nghiệm thu theo yêu cầu áp dụng.
7. Những lưu ý quan trọng khi lắp đặt quạt hút khói PCCC
Để hệ thống hoạt động đúng thiết kế, cần chú ý các vấn đề sau:
- Bố trí quạt và tuyến ống đúng vị trí trong hồ sơ thiết kế được phê duyệt.
- Sử dụng thiết bị có thông số phù hợp với yêu cầu lưu lượng, áp suất và chịu nhiệt.
- Kiểm tra độ kín, khả năng chịu lửa của đường ống và các cấu kiện liên quan khi được yêu cầu.
- Bảo đảm nguồn điện và hệ thống điều khiển đáp ứng kịch bản vận hành khi có sự cố.
- Kiểm tra hướng quay, rung động, tiếng ồn, tín hiệu điều khiển và khả năng vận hành thực tế.
- Thực hiện kiểm tra, bảo dưỡng định kỳ theo hướng dẫn của nhà sản xuất và yêu cầu quản lý công trình.
Không nên thay thế quạt chịu nhiệt bằng quạt thông gió thông thường chỉ vì hai thiết bị có kích thước hoặc công suất tương đương. Sự khác biệt về khả năng chịu nhiệt và điều kiện vận hành có thể ảnh hưởng trực tiếp đến chức năng của hệ thống khi xảy ra cháy.
8. Mua quạt hút khói PCCC cần lưu ý những gì?
Khi tìm nhà cung cấp quạt hút khói PCCC, khách hàng nên yêu cầu thông tin rõ ràng về model, lưu lượng, áp suất, công suất, nguồn điện, khả năng chịu nhiệt và thời gian vận hành theo điều kiện công bố.
Ngoài thông số sản phẩm, cần xem xét tài liệu kỹ thuật, hồ sơ chất lượng, điều kiện bảo hành và khả năng hỗ trợ lựa chọn thiết bị theo hồ sơ thiết kế.
Maya Fan cung cấp các giải pháp quạt công nghiệp phục vụ nhiều nhu cầu thông gió và hút khí. Với hệ thống hút khói PCCC, khách hàng nên gửi yêu cầu kỹ thuật hoặc hồ sơ thiết kế để được đối chiếu đúng chủng loại, tránh lựa chọn thiết bị chỉ dựa trên hình dáng hay công suất.
Liên hệ Phú Khang để được tư vấn thiết bị phù hợp với nhu cầu công trình.
Website: https://quatthonggiovuong.com.vn/
9. Câu hỏi thường gặp về quạt hút khói PCCC
Quạt hút khói PCCC có giống quạt thông gió công nghiệp không?
Không hoàn toàn giống nhau. Quạt thông gió thông thường chủ yếu phục vụ trao đổi không khí trong điều kiện vận hành bình thường. Quạt dùng cho hệ thống hút khói khi cháy cần đáp ứng các yêu cầu kỹ thuật về nhiệt độ, thời gian vận hành và điều kiện thiết kế tương ứng.
Quạt hút khói PCCC thường chịu được nhiệt độ bao nhiêu?
Mức chịu nhiệt phụ thuộc vào thiết kế công trình và yêu cầu kỹ thuật áp dụng. Một số hệ thống có thể yêu cầu các cấp chịu nhiệt như 200°C, 300°C hoặc 400°C trong khoảng thời gian xác định. Cần kiểm tra thông số của đúng model và tài liệu chứng minh đi kèm.
Nên dùng quạt hướng trục hay quạt ly tâm để hút khói?
Quạt hướng trục thường được cân nhắc khi cần lưu lượng lớn và cấu hình gọn; quạt ly tâm có thể phù hợp với hệ thống cần áp suất cao hơn. Tuy nhiên, lựa chọn cuối cùng phải dựa trên điểm làm việc, trở lực đường ống và yêu cầu chịu nhiệt của thiết bị.
Có thể dùng một quạt cho cả thông gió bình thường và hút khói khi cháy không?
Có thể áp dụng trong một số phương án thiết kế đa chức năng, nhưng không phải hệ thống nào cũng phù hợp. Cần xác định rõ chế độ vận hành, khả năng chịu nhiệt, điều khiển, liên động và điều kiện làm việc của quạt.
Làm thế nào để biết quạt hút khói có phù hợp với công trình?
Cần đối chiếu lưu lượng, áp suất, công suất, điện áp, khả năng chịu nhiệt, thời gian vận hành và tài liệu kỹ thuật với hồ sơ thiết kế. Việc lựa chọn và lắp đặt phải do đơn vị có chuyên môn thực hiện theo các yêu cầu áp dụng cho công trình.
