Mùi thức ăn, khói dầu, hơi nóng và không khí tù đọng thường xuất hiện tại nhà bếp, nhà hàng, quán ăn, khu chế biến thực phẩm, nhà vệ sinh và nhiều không gian kín khác. Nếu không được xử lý đúng cách, mùi có thể lan rộng, gây khó chịu và ảnh hưởng đến chất lượng môi trường sinh hoạt, làm việc.
Quạt hút mùi nối ống là thiết bị được sử dụng để đưa mùi, khói, hơi nóng và không khí ô nhiễm ra khỏi khu vực cần xử lý. Khi kết hợp với đường ống, thiết bị có thể hút khí tại một vị trí cụ thể rồi dẫn ra ngoài công trình. Tùy nhu cầu, người dùng có thể lựa chọn quạt thông gió nối ống, quạt hút gắn ống hoặc các dòng quạt chuyên dụng cho nhà bếp, nhà vệ sinh và nhà xưởng.
Với nhiều mức công suất, lưu lượng và kích thước cửa kết nối, quạt có thể đáp ứng từ nhu cầu gia đình đến các công trình sử dụng quạt hút công nghiệp nối ống và hệ thống thông gió quy mô lớn.
Quạt hút mùi nối ống là gì?

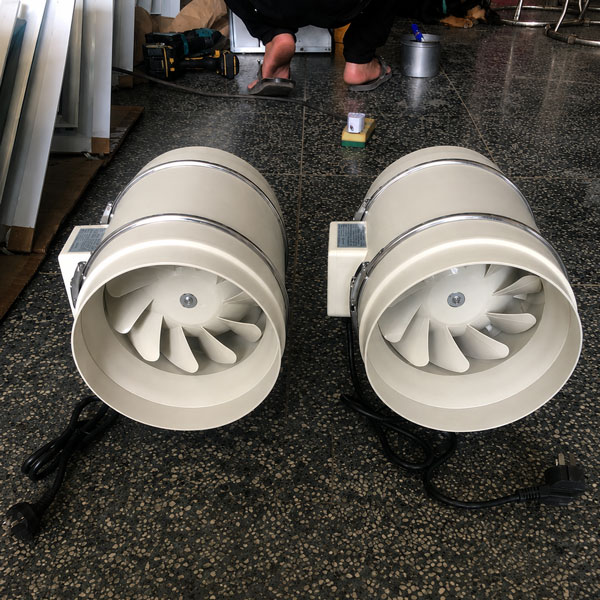

Quạt hút mùi nối ống là thiết bị thông gió được thiết kế để kết nối với đường ống dẫn khí. Khi vận hành, quạt tạo lực hút để đưa mùi, khói, hơi nóng hoặc không khí tù đọng từ khu vực cần xử lý vào đường ống, sau đó dẫn đến vị trí xả.
Khác với quạt hút thông thường chỉ hút và xả không khí ngay tại vị trí lắp đặt, quạt hút gắn ống có thể dẫn khí qua một khoảng cách nhất định. Nhờ đó, thiết bị phù hợp với những công trình có vị trí phát sinh mùi và vị trí thoát khí nằm cách xa nhau.
Tùy điều kiện thi công, hệ thống có thể sử dụng ống gió mềm, ống gió tôn hoặc các loại đường ống chuyên dụng khác.
Vì sao nên sử dụng quạt thông gió nối ống?
Trong nhà bếp, khu chế biến hoặc nhà vệ sinh, mùi và hơi nóng thường phát sinh liên tục. Nếu chỉ mở cửa hoặc sử dụng quạt tuần hoàn, không khí ô nhiễm có thể không được đưa hoàn toàn ra khỏi không gian.
Sử dụng quạt thông gió nối ống giúp tạo luồng hút có định hướng. Không khí chứa mùi được thu gom tại vị trí phát sinh, sau đó dẫn qua đường ống đến vị trí xả phù hợp.
Giải pháp này đặc biệt hữu ích khi:
- Nhà bếp nằm trong không gian kín.
- Khu vực nấu ăn phát sinh nhiều mùi và khói dầu.
- Nhà vệ sinh cần hút mùi và hơi ẩm.
- Nhà xưởng cần loại bỏ khí nóng, bụi hoặc không khí tù đọng.
- Vị trí hút và vị trí xả cách xa nhau.
- Công trình cần lắp đặt một hệ thống thông gió có đường dẫn khí rõ ràng.
- Không gian yêu cầu hạn chế mùi lan sang khu vực khác.

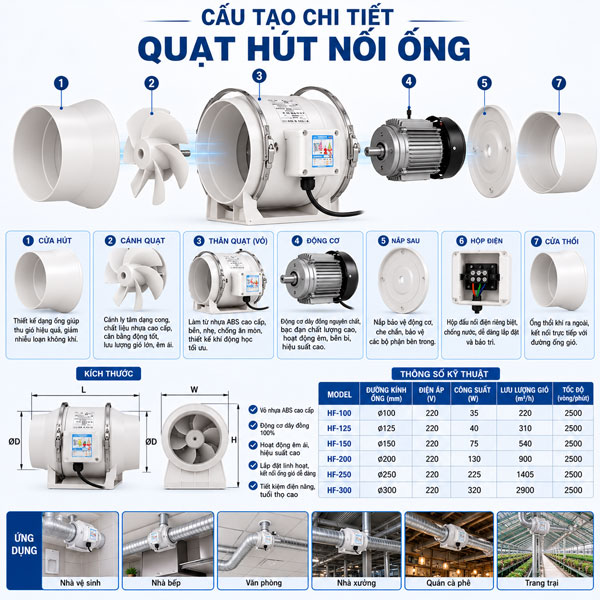

Cấu tạo của quạt hút gắn ống
Tùy từng dòng sản phẩm, cấu tạo có thể khác nhau. Tuy nhiên, một hệ thống quạt hút công nghiệp nối ống thường gồm các bộ phận chính sau:
Động cơ
Động cơ cung cấp năng lượng cho quạt hoạt động. Công suất động cơ cần được lựa chọn dựa trên lưu lượng gió, áp suất và đặc điểm đường ống.
Cánh quạt
Cánh quạt tạo chuyển động cho dòng không khí. Hình dạng, số lượng và kích thước cánh ảnh hưởng đến lưu lượng, áp suất và hiệu suất vận hành.
Vỏ quạt
Vỏ quạt có nhiệm vụ bảo vệ động cơ, cánh quạt và định hướng luồng khí. Với quạt thông gió công nghiệp, phần vỏ thường yêu cầu độ chắc chắn cao để đáp ứng điều kiện làm việc liên tục.
Cửa hút và cửa xả
Cửa hút tiếp nhận không khí chứa mùi, khói hoặc hơi nóng. Cửa xả kết nối với đường ống để đưa luồng khí ra ngoài.
Đường ống gió
Đường ống là bộ phận quan trọng trong hệ thống. Tùy điều kiện thi công, có thể sử dụng ống gió mềm, ống gió tôn hoặc các loại ống có độ bền và khả năng chịu nhiệt phù hợp.

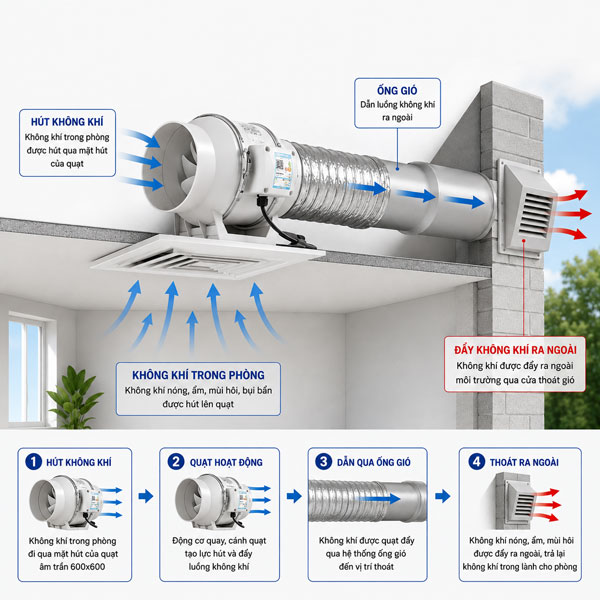

Nguyên lý hoạt động của quạt hút mùi nối ống
Khi cấp điện, động cơ làm quay cánh quạt. Chuyển động của cánh tạo ra sự chênh lệch áp suất, khiến không khí chứa mùi, khói và hơi nóng được hút vào cửa hút.
Luồng khí sau đó đi qua thân quạt và được đẩy vào đường ống. Từ đây, không khí được dẫn đến vị trí xả đã được thiết kế.
Đối với hệ thống quạt hút nhà bếp, đầu hút thường được bố trí gần khu vực phát sinh nhiều mùi và hơi nóng. Với quạt hút nhà vệ sinh, vị trí hút có thể đặt trên tường hoặc trần, sau đó nối với đường ống dẫn khí ra ngoài.
Hiệu quả của toàn bộ hệ thống phụ thuộc không chỉ vào công suất quạt mà còn vào đường kính, chiều dài, số lượng co và cấu tạo của đường ống.
Ưu điểm của quạt hút nối ống
Hút mùi trực tiếp tại nguồn phát sinh
Một trong những ưu điểm nổi bật của quạt hút mùi nối ống là khả năng bố trí điểm hút gần nguồn phát sinh mùi. Nhờ đó, mùi và hơi nóng được thu gom trước khi lan rộng trong không gian.
Dẫn khí ra ngoài qua đường ống
Quạt có thể đưa không khí đến vị trí xả cách xa thiết bị. Đây là ưu điểm quan trọng đối với nhà bếp nằm sâu trong công trình, nhà vệ sinh không có cửa sổ hoặc nhà xưởng cần dẫn khí ra ngoài.
Linh hoạt trong lắp đặt
Hệ thống có thể kết hợp với nhiều loại đường ống và phụ kiện. Ống gió mềm phù hợp với những vị trí cần thi công linh hoạt, trong khi ống gió tôn thường được sử dụng cho hệ thống cố định hoặc có lưu lượng lớn.
Hỗ trợ giảm hơi nóng
Ngoài khả năng hút mùi, thiết bị còn hỗ trợ đưa lượng hơi nóng ra khỏi khu vực nấu nướng, nhà xưởng hoặc khu vực sản xuất. Với những nơi có nhiệt độ cao, có thể lựa chọn quạt hút khí nóng chuyên dụng.
Có nhiều lựa chọn kích thước

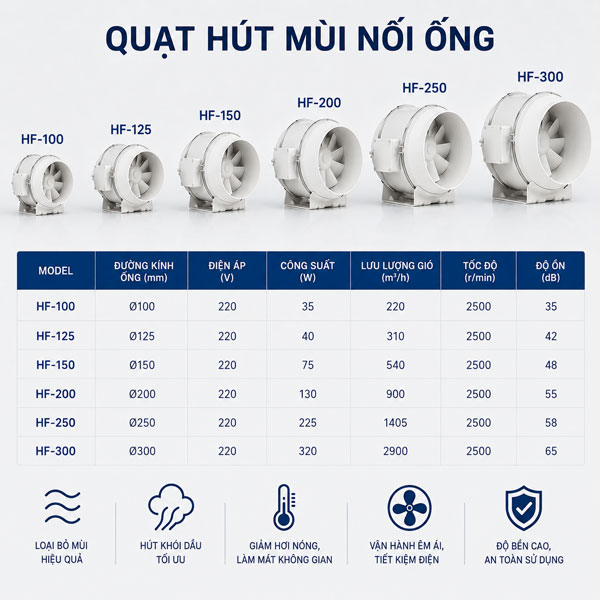

Người dùng có thể lựa chọn quạt hút nối ống theo đường kính cửa kết nối và nhu cầu lưu lượng thực tế. Một số kích thước phổ biến gồm:
- Quạt hút nối ống phi 100: phù hợp với nhà vệ sinh, phòng nhỏ, tủ kỹ thuật hoặc khu vực cần lưu lượng vừa phải.
- Quạt hút nối ống phi 150: thường dùng cho nhà bếp gia đình, phòng kín và các khu vực có nhu cầu hút mùi trung bình.
- Quạt hút nối ống phi 200: phù hợp với nhà bếp lớn, phòng kỹ thuật, khu vực chế biến hoặc hệ thống thông gió có đường ống dài hơn.
- Quạt hút nối ống phi 250: thường được sử dụng trong nhà hàng, khu chế biến và các công trình cần lưu lượng cao.
- Quạt hút nối ống phi 300: phù hợp với hệ thống thông gió công nghiệp, nhà xưởng và khu vực có lượng khí nóng, mùi hoặc khói lớn.
Ứng dụng của quạt hút mùi nối ống

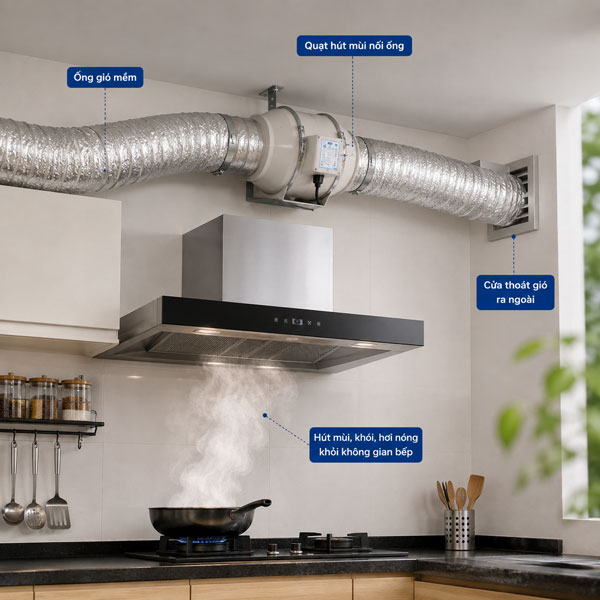

1. Nhà bếp gia đình
Đối với những căn bếp kín, quạt hút nhà bếp có thể kết nối với đường ống để đưa mùi thức ăn, khói dầu và hơi nóng ra ngoài. Đây là giải pháp phù hợp khi khả năng thông gió tự nhiên hạn chế.
Tùy diện tích bếp và chiều dài đường ống, người dùng có thể cân nhắc quạt phi 100, phi 150 hoặc phi 200.
2. Nhà hàng và quán ăn
Nhà hàng thường phát sinh lượng mùi và hơi nóng lớn trong quá trình chế biến. Quạt hút mùi kết hợp đường ống giúp thu gom và dẫn khí ra khỏi khu vực bếp.
Với hệ thống bếp có nhiều thiết bị nấu, nên sử dụng quạt có lưu lượng và áp suất phù hợp, đồng thời tính toán kỹ đường ống, chụp hút và vị trí xả.
3. Bếp công nghiệp
Tại bếp ăn tập thể, bếp khách sạn, trường học hoặc nhà máy, hệ thống hút mùi cần có lưu lượng phù hợp với số lượng thiết bị nấu và quy mô khu vực.
Trong trường hợp này, quạt hút công nghiệp nối ống thường được ưu tiên nhờ khả năng vận hành ổn định và đáp ứng lưu lượng lớn.
4. Nhà vệ sinh
Quạt hút nhà vệ sinh giúp loại bỏ mùi khó chịu, hơi ẩm và không khí tù đọng. Với phòng vệ sinh nhỏ, quạt phi 100 hoặc phi 150 thường là lựa chọn phổ biến.
Nếu đường ống dài hoặc có nhiều đoạn co, cần lựa chọn quạt có áp suất phù hợp để đảm bảo hiệu quả hút.
5. Khu chế biến thực phẩm
Các khu vực chế biến có thể sử dụng quạt hút mùi công nghiệp để hỗ trợ trao đổi không khí và kiểm soát mùi trong khu vực sản xuất.
Đối với môi trường có nhiệt độ cao, nên kiểm tra khả năng chịu nhiệt của quạt, đường ống và các phụ kiện đi kèm.
6. Nhà xưởng
Ngoài hút mùi, quạt có thể được sử dụng để hút khí nóng hoặc không khí tù đọng tại một số vị trí trong nhà xưởng. Quạt thông gió công nghiệp và quạt hút khí nóng thường được kết hợp trong các hệ thống có yêu cầu thông gió liên tục.
Cách lựa chọn quạt hút nối ống phù hợp
Việc lựa chọn quạt cần dựa trên điều kiện thực tế của công trình thay vì chỉ căn cứ vào công suất.
Lưu lượng gió
Lưu lượng gió thường được tính bằng m³/h và cho biết khả năng vận chuyển không khí của quạt.
Khu vực có lượng mùi, khói và hơi nóng lớn sẽ cần lưu lượng phù hợp để đảm bảo khả năng thu gom khí. Không nên chọn quạt có lưu lượng quá thấp vì thiết bị có thể không đáp ứng được nhu cầu thực tế.
Áp suất quạt
Áp suất là thông số quan trọng đối với hệ thống nối ống. Đường ống càng dài, nhiều co hoặc nhiều phụ kiện thì trở lực càng lớn.
Do đó, khi lựa chọn quạt hút nối ống, cần xem xét đồng thời cả lưu lượng và áp suất làm việc.
Đường kính ống
Đường kính ống phải phù hợp với cửa kết nối của quạt và lưu lượng thiết kế. Nếu đường ống quá nhỏ, tốc độ dòng khí tăng và tổn thất áp suất có thể lớn hơn.
Các kích thước như phi 100, phi 150, phi 200, phi 250 và phi 300 cần được lựa chọn dựa trên nhu cầu sử dụng, không gian lắp đặt và lưu lượng cần hút.
Nhiệt độ khí
Nếu quạt được sử dụng để hút khí có nhiệt độ cao, cần kiểm tra khả năng chịu nhiệt của quạt và vật liệu trong hệ thống trước khi sử dụng.
Đối với khu vực có nhiệt độ lớn, nên lựa chọn quạt hút khí nóng chuyên dụng thay vì sử dụng quạt thông thường.
Công suất và điện áp
Quạt công suất nhỏ có thể sử dụng điện 220V. Với hệ thống công nghiệp lớn, có thể sử dụng động cơ 3 pha 380V. Cần kiểm tra nguồn điện thực tế trước khi lắp đặt.
Lưu ý khi lắp đặt quạt thông gió nối ống
Để hệ thống hoạt động hiệu quả, cần chú ý đến vị trí đặt quạt và cách bố trí đường ống.
Đầu hút nên được bố trí gần khu vực phát sinh mùi và hơi nóng. Đường ống nên hạn chế các đoạn gấp khúc không cần thiết để giảm tổn thất áp suất.
Nếu sử dụng ống gió mềm, cần kéo ống tương đối thẳng và tránh để ống bị gập, xoắn hoặc võng quá mức. Các đoạn ống mềm bị gập có thể làm giảm lưu lượng và tăng tiếng ồn khi quạt hoạt động.
Các mối nối giữa quạt và đường ống phải được cố định chắc chắn nhằm hạn chế rò rỉ khí. Quạt cũng cần được lắp trên kết cấu đủ chắc chắn để hạn chế rung trong quá trình vận hành.
Đối với hệ thống lớn, nên khảo sát và tính toán lưu lượng, áp suất trước khi lựa chọn thiết bị. Một hệ thống thông gió được thiết kế đúng sẽ giúp quạt hoạt động ổn định và tiết kiệm điện hơn.
Quạt hút mùi nối ống có phù hợp cho nhà hàng không?
Câu trả lời là có, nếu lựa chọn đúng loại quạt và thiết kế hệ thống phù hợp.
Nhà hàng thường có khu vực bếp với lượng nhiệt và mùi phát sinh lớn. Một hệ thống quạt hút mùi kết hợp đường ống có thể thu gom không khí tại khu vực bếp và dẫn ra ngoài.
Tùy quy mô, nhà hàng có thể sử dụng quạt phi 200, phi 250 hoặc phi 300. Tuy nhiên, không nên lựa chọn quạt chỉ dựa trên đường kính ống. Cần xem xét số lượng bếp, loại thiết bị nấu, lượng nhiệt phát sinh, chiều dài đường ống, số lượng co và vị trí xả.
Bảo dưỡng quạt hút nối ống
Trong quá trình sử dụng, dầu mỡ và bụi có thể tích tụ trong hệ thống hút mùi, đặc biệt tại khu vực bếp.
Do đó, cần kiểm tra và vệ sinh định kỳ cánh quạt, vỏ quạt, cửa hút và đường ống. Với hệ thống nhà bếp, việc vệ sinh cần được thực hiện thường xuyên hơn tùy vào cường độ sử dụng.
Ngoài ra, cần kiểm tra:
- Động cơ có hoạt động ổn định không.
- Cánh quạt có bị bám nhiều dầu mỡ không.
- Quạt có rung hoặc phát ra tiếng ồn bất thường không.
- Đường ống có bị tắc nghẽn hoặc rò rỉ không.
- Lưu lượng hút có giảm so với ban đầu không.
- Các mối nối của ống gió có bị lỏng hoặc hở không.
Nếu quạt có dấu hiệu nóng bất thường, rung mạnh hoặc giảm hiệu suất rõ rệt, nên kiểm tra và xử lý kịp thời.
Phú Khang – Đơn vị cung cấp quạt hút mùi nối ống
Phú Khang cung cấp các giải pháp quạt hút mùi nối ống, quạt thông gió nối ống, quạt hút công nghiệp nối ống và quạt hút khí nóng phục vụ nhiều nhu cầu từ nhà ở, nhà hàng đến nhà xưởng và khu sản xuất.
Tùy theo đặc điểm công trình, khách hàng có thể lựa chọn quạt dựa trên lưu lượng, áp suất, công suất, kích thước cửa nối và nguồn điện sử dụng. Các dòng quạt hút nối ống phi 100, phi 150, phi 200, phi 250 và phi 300 có thể đáp ứng nhiều nhu cầu lắp đặt khác nhau.
Đối với những hệ thống phức tạp, việc khảo sát và tính toán đường ống trước khi lựa chọn quạt giúp thiết bị vận hành hiệu quả hơn. Phú Khang có thể tư vấn phương án quạt hút nhà bếp, quạt hút nhà vệ sinh, quạt thông gió công nghiệp và hệ thống thông gió phù hợp với nhu cầu thực tế.
Kết luận
Quạt hút mùi nối ống là giải pháp hiệu quả để thu gom và dẫn mùi, khói, hơi nóng và không khí tù đọng ra khỏi khu vực cần thông gió. Nhờ khả năng kết nối với đường ống, thiết bị có tính linh hoạt cao và phù hợp với nhiều công trình.
Tùy nhu cầu, người dùng có thể lựa chọn quạt hút nối ống phi 100, phi 150, phi 200, phi 250 hoặc phi 300. Để lựa chọn đúng sản phẩm, cần quan tâm đến lưu lượng gió, áp suất, đường kính ống, công suất, điện áp, nhiệt độ khí và chiều dài hệ thống đường ống.
