Trong các nhà xưởng sản xuất, nhà hàng, bếp ăn công nghiệp và khu vực có nhiều khí nóng, khói hoặc mùi phát sinh, việc xây dựng hệ thống hút khói phù hợp đóng vai trò quan trọng đối với chất lượng không khí và môi trường làm việc. Trong đó, quạt hút khói công nghiệp sử dụng quạt ly tâm là giải pháp được nhiều đơn vị quan tâm nhờ khả năng tạo áp suất để vận chuyển không khí qua hệ thống đường ống.
Tuy nhiên, để lựa chọn được thiết bị phù hợp, người dùng cần xem xét nhiều yếu tố như lưu lượng gió, cột áp, công suất động cơ, nhiệt độ khí hút và đặc điểm của công trình. Không phải dòng quạt ly tâm nào cũng đáp ứng được mọi yêu cầu hút khói.
Trong bài viết này, Phú Khang sẽ giúp bạn tìm hiểu cấu tạo, nguyên lý hoạt động, ứng dụng thực tế và cách lựa chọn quạt hút khói công nghiệp phù hợp với từng hệ thống.
1. Quạt hút khói công nghiệp là gì?
Quạt hút khói công nghiệp là thiết bị tạo dòng khí cưỡng bức nhằm thu gom và vận chuyển khói, khí nóng hoặc không khí ô nhiễm từ khu vực phát sinh đến vị trí xử lý hoặc thải ra ngoài theo thiết kế của hệ thống.
Thiết bị có thể được sử dụng trong nhà xưởng, khu sản xuất, bếp công nghiệp, khu vực gia công kim loại và nhiều công trình cần kiểm soát chất lượng không khí.
Trong các hệ thống có đường ống dài, nhiều đoạn co hoặc yêu cầu áp suất tương đối cao, quạt ly tâm hút khói công nghiệp thường được cân nhắc nhờ khả năng tạo cột áp phù hợp với thiết kế hệ thống.
Quạt hút khói công nghiệp có những chức năng gì?
Tùy vào mục đích sử dụng, hệ thống quạt hút khói có thể đảm nhiệm các chức năng như:
- Thu gom khói, mùi và khí nóng phát sinh trong quá trình sản xuất.
- Hút khói và hơi dầu mỡ tại khu vực bếp nhà hàng, bếp ăn tập thể.
- Vận chuyển không khí ô nhiễm qua đường ống đến khu vực xử lý.
- Hỗ trợ thông gió và kiểm soát môi trường không khí trong nhà xưởng.
- Tham gia hệ thống hút khói sự cố khi cháy nếu thiết bị và toàn bộ hệ thống được thiết kế đáp ứng các yêu cầu PCCC áp dụng.
Cần phân biệt rõ hệ thống hút khói phục vụ sản xuất, sinh hoạt với hệ thống hút khói khi xảy ra cháy. Hai loại có thể khác nhau về nhiệt độ làm việc, thời gian chịu nhiệt, yêu cầu điều khiển và tiêu chuẩn kỹ thuật.
2. Vì sao quạt ly tâm được sử dụng trong hệ thống hút khói công nghiệp?
Quạt ly tâm hoạt động dựa trên nguyên lý cánh quạt quay tạo lực ly tâm, đưa không khí từ khu vực cửa hút vào bên trong và đẩy ra cửa xả. Tùy thiết kế, luồng khí thường được đổi hướng khi đi qua bánh công tác và vỏ quạt.
So với việc chỉ lựa chọn thiết bị dựa trên kích thước cánh quạt, sử dụng quạt ly tâm cho hệ thống hút khói đòi hỏi phải đánh giá khả năng đáp ứng lưu lượng và áp suất tại điểm làm việc thực tế.
Khả năng tạo áp suất cho hệ thống đường ống
Khi không khí đi qua đường ống, co nối, van, bộ lọc hoặc thiết bị xử lý, dòng khí sẽ gặp sức cản. Quạt cần tạo đủ cột áp để khắc phục những tổn thất này và duy trì lưu lượng theo yêu cầu.
Đây là lý do quạt ly tâm thường được xem xét trong những hệ thống hút khói có đường ống phức tạp hoặc cần vận chuyển khí qua nhiều công đoạn.
Có nhiều phương án thiết kế
Quạt ly tâm công nghiệp có nhiều dạng cánh, kiểu vỏ, phương thức truyền động và mức áp suất khác nhau. Người dùng có thể lựa chọn thiết bị theo đặc điểm của hệ thống thay vì sử dụng một cấu hình cố định cho mọi công trình.
Có thể lựa chọn theo điều kiện làm việc
Tùy môi trường, quạt có thể được thiết kế để vận chuyển không khí thông thường, khí nóng hoặc các loại khí có đặc tính riêng. Với môi trường chứa bụi, hơi dầu mỡ hoặc khí có tính ăn mòn, cần xem xét vật liệu và cấu tạo phù hợp.
Lưu ý: Không nên mặc định mọi quạt ly tâm công nghiệp đều chịu được nhiệt độ cao. Nếu dùng cho hệ thống hút khói khi cháy, cần lựa chọn thiết bị chuyên dụng có hồ sơ kỹ thuật chứng minh khả năng đáp ứng các yêu cầu của công trình.

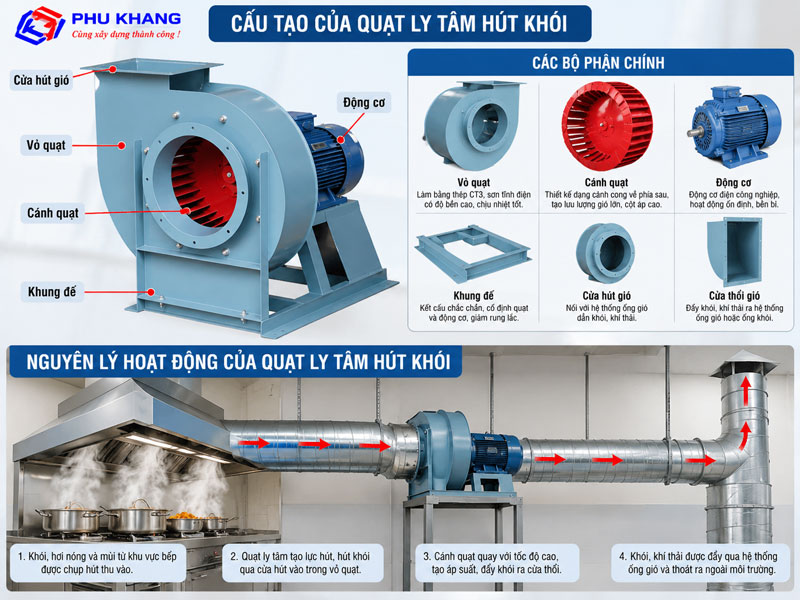

3. Cấu tạo và nguyên lý hoạt động của quạt ly tâm hút khói
Một hệ thống quạt ly tâm hút khói công nghiệp thường bao gồm thiết bị quạt, động cơ truyền động, hệ thống điện điều khiển và đường ống dẫn khí. Cấu tạo cụ thể phụ thuộc vào từng model và mục đích sử dụng.
3.1. Vỏ quạt
Vỏ quạt là bộ phận bao quanh bánh công tác, định hướng dòng khí và dẫn không khí đến cửa xả. Vỏ thường được chế tạo từ thép hoặc vật liệu phù hợp với môi trường làm việc.
Đối với hệ thống hút khói công nghiệp, cần xem xét độ bền cơ học, khả năng chống ăn mòn và điều kiện nhiệt độ của dòng khí.
3.2. Cánh quạt
Cánh quạt là bộ phận trực tiếp tạo ra chuyển động của dòng khí. Hình dạng, số lượng, góc nghiêng và kích thước cánh ảnh hưởng đến lưu lượng, cột áp, hiệu suất và đặc tính vận hành của quạt.
Tùy mục đích sử dụng, nhà sản xuất có thể lựa chọn cánh cong về phía trước, cánh cong về phía sau hoặc cánh thẳng. Việc lựa chọn phải căn cứ vào đặc tính khí cần vận chuyển và đường đặc tính của thiết bị.
3.3. Động cơ điện
Động cơ cung cấp năng lượng để bánh công tác quay. Công suất động cơ cần được lựa chọn phù hợp với điểm làm việc, hiệu suất truyền động và điều kiện vận hành.
Khi chọn quạt hút khói công nghiệp, không nên chỉ căn cứ vào công suất động cơ lớn hay nhỏ. Một thiết bị có công suất lớn nhưng không phù hợp với đường đặc tính hệ thống vẫn có thể gây lãng phí điện hoặc không đạt lưu lượng mong muốn.
3.4. Bộ truyền động
Quạt ly tâm công nghiệp thường có hai phương án truyền động phổ biến:
- Truyền động trực tiếp: Động cơ kết nối trực tiếp với bánh công tác theo thiết kế. Cấu tạo thường gọn và không có bộ dây curoa cần bảo dưỡng.
- Truyền động gián tiếp: Động cơ truyền lực qua puly và dây curoa. Phương án này cho phép lựa chọn tỷ số truyền phù hợp, đồng thời có thể bố trí động cơ tách khỏi luồng khí theo cấu hình thiết bị.
Không thể kết luận truyền động gián tiếp luôn tốt hơn truyền động trực tiếp. Phương án phù hợp phụ thuộc vào nhiệt độ, tính chất khí, yêu cầu bảo trì và thiết kế của nhà sản xuất.
3.5. Nguyên lý hoạt động
Khi động cơ vận hành, bánh công tác quay tạo sự chênh lệch áp suất, hút không khí vào cửa hút và gia tốc dòng khí. Không khí sau đó được dẫn qua vỏ quạt, chuyển hướng và thoát ra cửa xả để đi vào đường ống hoặc khu vực thải khí.
Để hệ thống hoạt động hiệu quả, cần phối hợp giữa quạt, đường ống, cửa hút, cửa xả và các thiết bị phụ trợ. Việc lắp quạt có lưu lượng danh nghĩa lớn không đồng nghĩa hệ thống chắc chắn đạt lưu lượng đó khi đưa vào sử dụng.
4. Các loại quạt ly tâm dùng trong hệ thống hút khói công nghiệp
Tùy đ
iều kiện vận hành, người dùng có thể cân nhắc các nhóm quạt ly tâm dưới đây.
4.1. Quạt ly tâm trực tiếp
Quạt ly tâm trực tiếp có động cơ truyền động trực tiếp đến bánh công tác. Thiết bị thường có kết cấu gọn, thuận tiện cho việc bố trí và bảo trì.
Dòng quạt này có thể được sử dụng trong các hệ thống thông gió, hút khí thải hoặc hút khói công nghiệp khi các thông số kỹ thuật đáp ứng yêu cầu.
4.2. Quạt ly tâm gián tiếp
Quạt ly tâm gián tiếp sử dụng bộ truyền động qua puly và dây curoa. Tùy cấu hình, động cơ có thể được bố trí tách khỏi luồng khí vận chuyển.
Thiết bị có thể phù hợp với một số hệ thống cần điều chỉnh tỷ số truyền hoặc yêu cầu bố trí động cơ riêng. Tuy nhiên, việc vận chuyển khí nóng vẫn phải căn cứ vào giới hạn nhiệt độ của toàn bộ thiết bị, ổ trục, vật liệu và phương án làm mát theo thiết kế.
4.3. Quạt ly tâm thấp áp, trung áp và cao áp
Có thể phân loại quạt theo khả năng tạo áp suất để phục vụ các nhu cầu khác nhau. Việc phân chia ranh giới giữa thấp áp, trung áp và cao áp có thể thay đổi theo cách phân loại của nhà sản xuất.
- Quạt thấp áp thường được cân nhắc cho hệ thống có sức cản tương đối thấp.
- Quạt trung áp có thể phù hợp với đường ống và thiết bị xử lý tạo ra trở lực cao hơn.
- Quạt cao áp được xem xét trong những ứng dụng cần áp suất lớn, theo đúng dải lưu lượng và đường đặc tính của thiết bị.
Không nên lựa chọn quạt chỉ dựa vào tên gọi phân loại. Cần đối chiếu lưu lượng yêu cầu, tổng trở lực và điểm làm việc trên đường đặc tính quạt.
5. Ứng dụng thực tế của quạt hút khói công nghiệp
5.1. Hệ thống hút khói trong nhà xưởng
Trong các nhà xưởng gia công kim loại, sản xuất cơ khí, chế biến vật liệu hoặc các dây chuyền phát sinh khí nóng, quạt ly tâm có thể được sử dụng để thu gom và vận chuyển khí qua hệ thống ống dẫn.
Thiết kế cần xác định vị trí phát sinh khí, lưu lượng hút tại từng điểm, đường đi của ống và phương án cấp khí bù. Với khói hàn hoặc bụi công nghiệp, cần lựa chọn hệ thống thu gom và lọc phù hợp với đặc tính chất ô nhiễm.

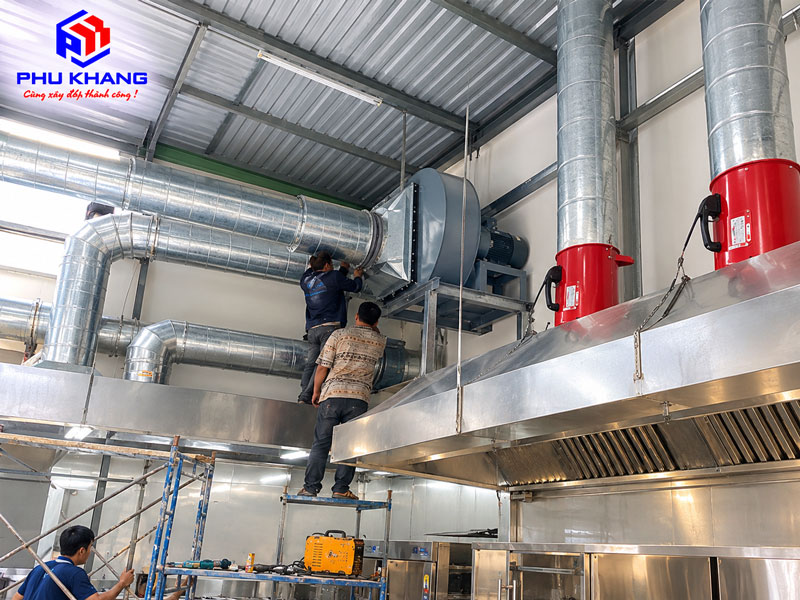

5.2. Hút khói và mùi tại bếp công nghiệp
Nhà hàng, bếp ăn tập thể và khu chế biến thực phẩm thường phát sinh hơi nóng, mùi thức ăn và dầu mỡ. Hệ thống hút khói bếp có thể sử dụng chụp hút, đường ống và quạt ly tâm để vận chuyển không khí ô nhiễm ra vị trí xử lý hoặc thải khí phù hợp.
Đối với ứng dụng này, cần chú ý đến khả năng vệ sinh đường ống, tích tụ dầu mỡ, tiếng ồn và vị trí đặt quạt. Thiết bị phải phù hợp với nhiệt độ và tính chất của dòng khí; không phải loại quạt nào cũng phù hợp để hút trực tiếp luồng khí chứa nhiều dầu mỡ.
5.3. Hệ thống hút khí nóng trong khu vực sản xuất
Một số dây chuyền sản xuất phát sinh khí nóng liên tục, khiến nhiệt độ môi trường tăng cao. Quạt hút khói hoặc hút khí nóng được lựa chọn phù hợp có thể hỗ trợ đưa khí ra khỏi khu vực sản xuất, kết hợp với giải pháp cấp khí tươi để cải thiện thông gió.
Cần xác định rõ nhiệt độ khí tại cửa hút, thời gian vận hành và mức độ thay đổi nhiệt độ theo chu kỳ để lựa chọn thiết bị phù hợp.
5.4. Hệ thống hút khói sự cố tại công trình
Tại một số công trình, quạt hút khói được tích hợp vào hệ thống kiểm soát khói khi xảy ra cháy. Đây là ứng dụng có yêu cầu kỹ thuật và an toàn cao hơn so với hút khói trong quá trình sản xuất thông thường.
Quạt, động cơ, nguồn điện, dây dẫn, bộ điều khiển, đường ống và các thiết bị liên quan cần được thiết kế đồng bộ theo yêu cầu PCCC áp dụng. Chỉ sử dụng thiết bị có thông số và hồ sơ phù hợp với nhiệm vụ hút khói sự cố; không thay thế bằng quạt thông gió thông thường nếu chưa chứng minh được tính phù hợp.
6. Cách chọn quạt hút khói công nghiệp phù hợp
Để chọn được quạt ly tâm hút khói đáp ứng yêu cầu, cần đánh giá đồng thời các thông số kỹ thuật và điều kiện vận hành.
6.1. Xác định lưu lượng gió cần thiết
Lưu lượng gió cho biết thể tích không khí mà quạt vận chuyển trong một đơn vị thời gian, thường được biểu thị bằng m³/h.
Đối với hệ thống thông gió thông thường, có thể ước tính lưu lượng ban đầu dựa trên thể tích phòng và số lần trao đổi không khí yêu cầu:
Lưu lượng gió (m³/h) = Thể tích không gian (m³) × Số lần trao đổi khí mỗi giờ
Ví dụ, một khu vực có thể tích 1.000 m³ và yêu cầu trao đổi không khí 6 lần/giờ sẽ có lưu lượng tính toán sơ bộ:
1.000 × 6 = 6.000 m³/h.
Đây chỉ là ví dụ minh họa cho thông gió thông thường, không phải công thức xác định lưu lượng hút khói sự cố khi cháy. Với hệ thống hút khói PCCC, lưu lượng phải được xác định theo thiết kế và yêu cầu kỹ thuật áp dụng.
6.2. Tính toán cột áp của quạt
Cột áp thể hiện khả năng tạo chênh lệch áp suất để vận chuyển khí qua hệ thống. Khi tính toán cần xét đến:
- Chiều dài và kích thước đường ống.
- Số lượng co, cút, nhánh rẽ và các phụ kiện.
- Tổn thất tại cửa hút, cửa xả, van và bộ lọc.
- Tổn thất qua thiết bị xử lý khí nếu có.
- Điều kiện áp suất và nhiệt độ của dòng khí.
Ví dụ, hai hệ thống cùng yêu cầu lưu lượng 6.000 m³/h nhưng có chiều dài đường ống và số lượng co nối khác nhau có thể cần cột áp rất khác nhau.
Vì vậy, khi chọn quạt ly tâm công nghiệp, cần xác định điểm làm việc trên đường đặc tính của quạt, thay vì chỉ căn cứ vào lưu lượng tối đa được quảng cáo.
6.3. Lựa chọn công suất động cơ
Công suất động cơ cần đáp ứng yêu cầu lưu lượng và cột áp, đồng thời tính đến hiệu suất quạt và truyền động. Công suất phù hợp giúp hệ thống vận hành ổn định, hạn chế tình trạng quá tải và tránh lãng phí điện năng.
Khi lựa chọn, cần kiểm tra thêm điện áp, số pha, tần số, dòng điện định mức, phương pháp khởi động và điều kiện lắp đặt.
6.4. Kiểm tra nhiệt độ và tính chất khí hút
Đây là tiêu chí đặc biệt quan trọng khi lựa chọn quạt hút khói.
Cần làm rõ dòng khí là không khí thông thường, khí nóng trong sản xuất, khí chứa hơi dầu mỡ hay khói khi xảy ra cháy. Mỗi trường hợp có thể đòi hỏi vật liệu, cấu tạo cánh, loại động cơ và giải pháp làm kín khác nhau.
Nếu hệ thống có bụi dễ cháy, khí ăn mòn hoặc môi trường có nguy cơ cháy nổ, cần đánh giá thêm các yêu cầu chuyên biệt về an toàn thiết bị.
6.5. Lựa chọn kiểu truyền động và vị trí lắp đặt
Quạt trực tiếp thường có kết cấu gọn, trong khi quạt gián tiếp cho phép bố trí truyền động qua puly và dây curoa. Lựa chọn cần dựa trên cấu tạo thiết bị, nhiệt độ khí, khả năng tiếp cận để bảo trì và không gian lắp đặt.
Ngoài ra, cần xem xét khả năng chống rung, độ ồn, kết cấu bệ đỡ, vị trí cấp khí bù và điều kiện bảo dưỡng định kỳ.

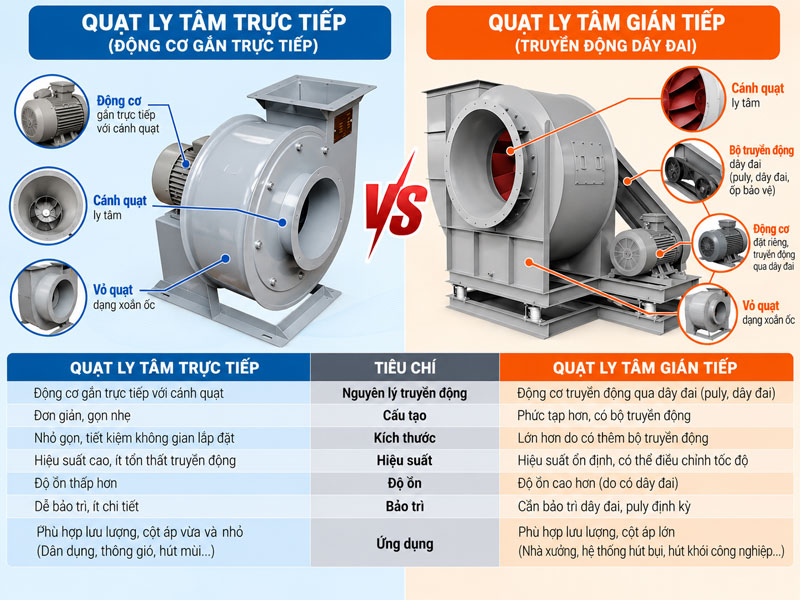

7. So sánh quạt ly tâm trực tiếp và quạt ly tâm gián tiếp
| Tiêu chí | Quạt ly tâm trực tiếp | Quạt ly tâm gián tiếp |
|---|---|---|
| Phương thức truyền động | Động cơ truyền động trực tiếp | Qua puly và dây curoa |
| Kết cấu | Thường gọn hơn | Có thêm bộ truyền động |
| Bảo trì | Kiểm tra động cơ, ổ trục và các bộ phận liên quan | Cần kiểm tra thêm dây curoa, puly và độ căng dây |
| Điều chỉnh tốc độ | Theo thiết kế động cơ và giải pháp điều khiển | Có thể thay đổi tỷ số truyền theo thiết kế |
| Ứng dụng | Phụ thuộc lưu lượng, cột áp và điều kiện làm việc | Phụ thuộc lưu lượng, cột áp và điều kiện làm việc |
| Khả năng hút khí nóng | Phải căn cứ thông số cho phép của thiết bị | Phải căn cứ thông số cho phép của thiết bị |
Bảng trên giúp so sánh phương án truyền động, không phải bảng xếp hạng chất lượng. Đối với hệ thống hút khói chịu nhiệt hoặc PCCC, cần ưu tiên thiết bị đáp ứng yêu cầu kỹ thuật của công trình trước khi cân nhắc phương án truyền động.
8. Những lưu ý khi lắp đặt và vận hành quạt hút khói công nghiệp
Lắp đặt đúng kỹ thuật giúp quạt vận hành ổn định và duy trì hiệu suất theo thiết kế. Một số vấn đề cần lưu ý gồm:
Lựa chọn vị trí lắp đặt: Bố trí quạt tại vị trí phù hợp với hướng đi của đường ống, thuận tiện kiểm tra và bảo dưỡng. Kết cấu bệ đỡ phải đủ chắc chắn để chịu tải trọng và rung động khi vận hành.
Hạn chế tổn thất đường ống: Tránh bố trí đường ống quá dài, nhiều đoạn co gấp hoặc thay đổi tiết diện đột ngột nếu không cần thiết. Thiết kế đường ống cần được tính toán để giảm tổn thất áp suất.
Kiểm tra hệ thống điện: Đảm bảo động cơ, thiết bị bảo vệ và dây dẫn phù hợp với công suất, dòng điện và phương pháp khởi động. Các thiết bị bảo vệ cần được lựa chọn theo thiết kế điện thực tế.
Bảo trì định kỳ: Kiểm tra độ rung, tiếng ồn, ổ trục, cánh quạt và các mối liên kết. Đối với quạt truyền động gián tiếp, cần kiểm tra tình trạng dây curoa và puly.
Đối với hệ thống PCCC: Việc lắp đặt, thử nghiệm, nghiệm thu và bảo trì phải tuân thủ thiết kế được phê duyệt cùng các quy định hiện hành áp dụng cho công trình. Không tự ý thay đổi cấu hình quạt, nguồn điện hoặc điều khiển khi chưa đánh giá ảnh hưởng đến chức năng hút khói sự cố.
9. Giá quạt hút khói công nghiệp phụ thuộc vào những yếu tố nào?
Giá quạt hút khói công nghiệp không cố định cho tất cả các model. Mức giá phụ thuộc vào cấu hình thiết bị, yêu cầu kỹ thuật và phạm vi cung cấp.
Một số yếu tố ảnh hưởng đến giá gồm:
- Lưu lượng gió và cột áp yêu cầu.
- Công suất, điện áp và loại động cơ.
- Kích thước quạt, vật liệu chế tạo và kiểu cánh.
- Phương thức truyền động trực tiếp hoặc gián tiếp.
- Yêu cầu về nhiệt độ làm việc, khả năng chịu nhiệt và hồ sơ kỹ thuật.
- Các phụ kiện đi kèm như bệ đỡ, khớp nối, giảm rung, tủ điều khiển và đường ống.
Để nhận báo giá sát với nhu cầu, khách hàng nên chuẩn bị thông tin về vị trí sử dụng, mục đích hút khói, lưu lượng dự kiến, chiều dài đường ống, cột áp yêu cầu và nguồn điện hiện có.
Nếu chưa xác định được các thông số, có thể cung cấp bản vẽ mặt bằng, kích thước khu vực hoặc hình ảnh hiện trạng để được tư vấn phương án phù hợp trước khi lựa chọn model.
10. Câu hỏi thường gặp về quạt hút khói công nghiệp
Quạt ly tâm hút khói có ưu điểm gì?
Quạt ly tâm có thể tạo cột áp phù hợp để vận chuyển khí qua hệ thống đường ống. Thiết bị có nhiều cấu hình về lưu lượng, áp suất, kiểu cánh và phương thức truyền động, giúp đáp ứng các nhu cầu hút khí khác nhau khi được lựa chọn đúng kỹ thuật.
Quạt hút khói công nghiệp nên chọn công suất bao nhiêu?
Không có một mức công suất phù hợp cho mọi công trình. Cần xác định lưu lượng và cột áp yêu cầu, sau đó lựa chọn quạt theo đường đặc tính và kiểm tra công suất động cơ tương ứng. Chỉ lựa chọn theo diện tích nhà xưởng hoặc đường kính cánh quạt có thể dẫn đến sai lệch.
Quạt ly tâm trực tiếp hay gián tiếp phù hợp hơn?
Quạt trực tiếp thường có kết cấu gọn, còn quạt gián tiếp sử dụng puly và dây curoa để truyền động. Loại phù hợp phụ thuộc vào điều kiện vận hành, nhiệt độ khí, yêu cầu bảo trì, phương án bố trí động cơ và thông số kỹ thuật của từng thiết bị.
Quạt ly tâm thông thường có dùng để hút khói khi cháy không?
Không nên sử dụng nếu chưa xác minh thiết bị đáp ứng yêu cầu. Hút khói khi cháy cần thiết bị và hệ thống được thiết kế theo yêu cầu PCCC áp dụng, bao gồm khả năng chịu nhiệt trong thời gian quy định và các yêu cầu liên quan đến nguồn điện, điều khiển, đường ống.
Cần cung cấp thông tin gì để được tư vấn chọn quạt?
Khách hàng nên cung cấp mục đích sử dụng, đặc điểm khí cần hút, lưu lượng, cột áp, nhiệt độ, chiều dài đường ống, nguồn điện và bản vẽ nếu có. Với hệ thống hút khói sự cố, cần bổ sung yêu cầu thiết kế và hồ sơ kỹ thuật PCCC liên quan.
Kết luận
Quạt hút khói công nghiệp là thiết bị quan trọng trong các hệ thống thu gom khói, khí nóng và khí ô nhiễm tại nhà xưởng, bếp công nghiệp và nhiều công trình khác. Trong đó, quạt ly tâm là một phương án đáng cân nhắc khi hệ thống cần khả năng tạo cột áp phù hợp để vận chuyển khí qua đường ống.
Để lựa chọn đúng thiết bị, cần đánh giá đồng thời lưu lượng gió, cột áp, công suất động cơ, nhiệt độ làm việc, tính chất khí và điều kiện lắp đặt. Riêng hệ thống hút khói khi cháy phải sử dụng thiết bị đáp ứng đầy đủ yêu cầu kỹ thuật và PCCC áp dụng cho công trình.
Nếu bạn đang tìm kiếm quạt ly tâm công nghiệp phục vụ hệ thống hút khói, hãy liên hệ Phú Khang để được tư vấn lựa chọn thiết bị theo thông số và điều kiện sử dụng thực tế. Việc xác định đúng yêu cầu ngay từ đầu sẽ giúp hệ thống vận hành hiệu quả, hạn chế lựa chọn sai công suất và tối ưu chi phí đầu tư.
