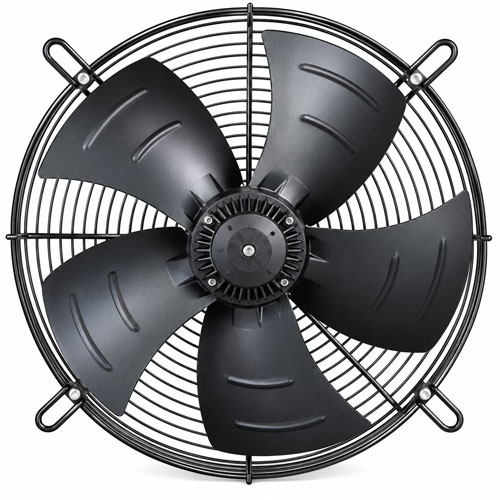

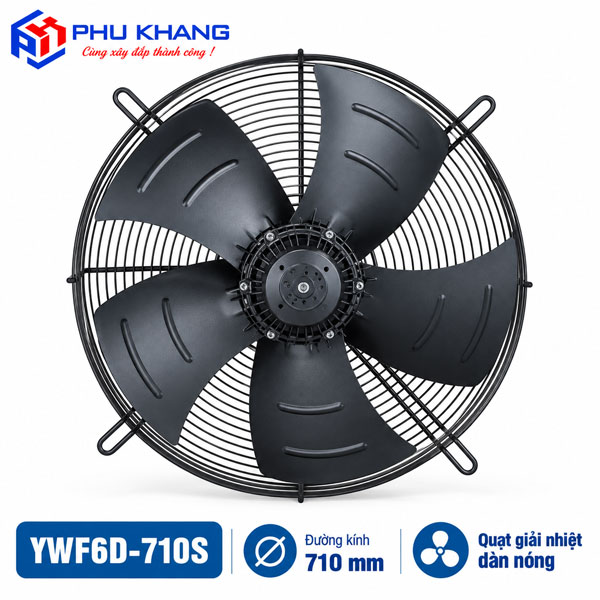

Quạt giải nhiệt dàn nóng YWF6D-710S là dòng quạt hướng trục sử dụng động cơ rotor ngoài, được thiết kế để tạo lưu lượng không khí lớn cho các hệ thống cần cưỡng bức trao đổi nhiệt.
Với đường kính cánh 710 mm, nguồn điện 3 pha và khả năng tạo lưu lượng lớn, YWF6D-710S thường được sử dụng trong các hệ thống dàn ngưng, dàn nóng, kho lạnh, thiết bị HVAC, máy làm lạnh và các thiết bị trao đổi nhiệt. Nhà sản xuất Weiguang công bố dòng YWF6D-710S-180/75 với nguồn 380–480V, công suất 900/650W ở 50Hz, tốc độ 900/730 vòng/phút và lưu lượng 15.122/14.005 m³/h tùy cách đấu điện.
⚠️ Lưu ý: YWF6D-710S có thể có nhiều phiên bản motor và cấu hình khác nhau. Vì vậy, thông số trên bài nên được đối chiếu với tem motor hoặc catalogue của đúng lô hàng trước khi đặt mua.
Thông số kỹ thuật quạt giải nhiệt dàn nóng YWF6D-710S
| Hạng mục | Thông tin tham khảo |
|---|---|
| Model | YWF6D-710S |
| Loại quạt | Quạt hướng trục |
| Đường kính cánh | 710 mm |
| Nguồn điện | 380–480V, 3 pha |
| Tần số | 50Hz |
| Công suất | 900/650W tùy chế độ đấu |
| Tốc độ quay | 900/730 vòng/phút |
| Lưu lượng gió | Khoảng 15.122/14.005 m³/h |
| Kiểu động cơ | Động cơ rotor ngoài |
| Cấp bảo vệ | IP54 |
| Cấp cách điện | F |
| Kiểu làm việc | Liên tục |
| Hướng dòng khí | Hút/thổi tùy cấu hình |
| Nhiệt độ môi trường tham khảo | -30°C đến +60°C |
Các thông số trên được tham khảo từ tài liệu kỹ thuật của dòng YWF6D-710S-180/75; một số phiên bản khác của YWF6D-710S có thể có công suất, tốc độ và lưu lượng khác.
YWF6D-710S là gì?
YWF6D-710S là quạt hướng trục đường kính 710 mm, được phát triển cho những ứng dụng cần đưa một lượng không khí lớn qua khu vực trao đổi nhiệt.
Tên model có thể được hiểu theo cách nhận diện thông dụng của dòng sản phẩm:
- YWF: dòng quạt hướng trục rotor ngoài.
- 6D: cấu hình motor và đặc tính của dòng quạt.
- 710: đường kính danh nghĩa của quạt khoảng 710 mm.
- S: phiên bản sử dụng cho hướng hút theo cấu hình sản phẩm.
Quạt có thiết kế rotor ngoài, trong đó motor được bố trí gọn trong cụm quạt. Thiết kế này giúp cụm quạt có kết cấu tương đối gọn và thuận tiện khi tích hợp vào thiết bị lạnh.

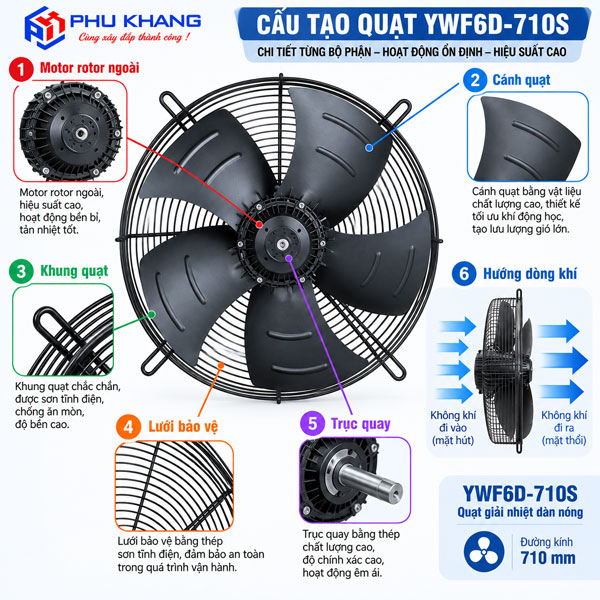

Cấu tạo quạt giải nhiệt dàn nóng YWF6D-710S
YWF6D-710S có cấu tạo tập trung vào khả năng tạo dòng khí ổn định và vận hành liên tục.
Động cơ rotor ngoài
Động cơ rotor ngoài là một trong những đặc điểm đáng chú ý của dòng quạt YWF.
Motor được tích hợp trong cụm cánh, giúp kết cấu quạt gọn và phù hợp với các thiết bị trao đổi nhiệt.
Phiên bản YWF6D-710S-180/75 được công bố sử dụng motor 3 pha, điện áp 380–480V và cấp bảo vệ IP54.
Cánh quạt đường kính 710 mm
Cánh quạt có đường kính danh nghĩa 710 mm.
Kích thước cánh lớn cho phép quạt tạo ra vùng dòng khí rộng, phù hợp với những cụm dàn nóng hoặc dàn ngưng có diện tích trao đổi nhiệt tương đối lớn.
Khung và lưới bảo vệ
Khung giúp cố định cụm motor và cánh quạt vào thiết bị.
Lưới bảo vệ được sử dụng tùy cấu hình, giúp hạn chế nguy cơ tiếp xúc trực tiếp với cánh quạt khi thiết bị đang hoạt động.
Cụm cánh và rotor
Rotor được chế tạo bằng vật liệu kim loại đúc theo cấu hình của nhà sản xuất.

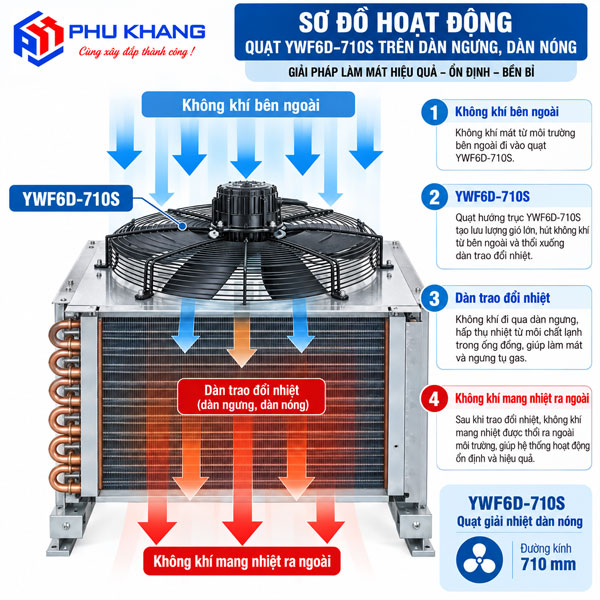

Nguyên lý hoạt động của YWF6D-710S
YWF6D-710S hoạt động theo nguyên lý của quạt hướng trục.
Khi động cơ được cấp điện, rotor quay và kéo cánh quạt chuyển động. Cánh tạo ra dòng khí đi qua quạt theo phương gần với trục quay.
Trong hệ thống giải nhiệt, dòng không khí được đưa qua bề mặt trao đổi nhiệt để hỗ trợ đưa nhiệt ra môi trường.
Có thể hình dung quá trình:
Không khí môi trường → YWF6D-710S → Dàn trao đổi nhiệt → Mang nhiệt ra ngoài
Hiệu quả thực tế phụ thuộc vào cách bố trí quạt, đặc tính của dàn trao đổi nhiệt, trở lực hệ thống và điểm làm việc của quạt.
Vì vậy, không nên đánh giá khả năng giải nhiệt chỉ dựa vào lưu lượng danh nghĩa.
Ưu điểm của quạt giải nhiệt dàn nóng YWF6D-710S
Đường kính lớn 710 mm
So với các dòng quạt có đường kính nhỏ hơn, kích thước 710 mm phù hợp với những thiết bị cần lượng gió lớn và vùng thổi rộng.
Lưu lượng gió cao
Một cấu hình YWF6D-710S-180/75 được nhà sản xuất công bố lưu lượng khoảng 15.122 m³/h ở 900 vòng/phút hoặc 14.005 m³/h ở 730 vòng/phút, tùy chế độ đấu điện.
Một số catalogue khác cũng công bố YWF6D-710S ở mức khoảng 14.800 m³/h, cho thấy thông số có thể thay đổi theo phiên bản.
Động cơ 3 pha
Nguồn 3 pha phù hợp với nhiều hệ thống điện công nghiệp và thiết bị lạnh có công suất tương đối lớn.
Thiết kế rotor ngoài
Motor rotor ngoài giúp cụm quạt có thiết kế gọn, thuận tiện tích hợp vào dàn trao đổi nhiệt.
Có thể sử dụng cho nhiều thiết bị
YWF6D-710S được sử dụng trong nhiều nhóm thiết bị liên quan đến lạnh và HVAC, từ dàn ngưng, thiết bị trao đổi nhiệt đến kho lạnh và chiller.
Ứng dụng của quạt YWF6D-710S

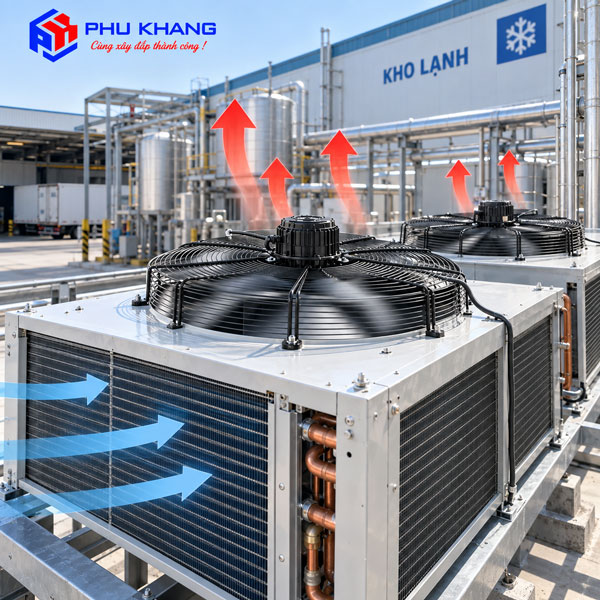

Giải nhiệt dàn nóng
Đây là nhóm ứng dụng quan trọng của quạt.
Quạt tạo luồng không khí đi qua dàn nóng để hỗ trợ quá trình thải nhiệt.
Dàn ngưng tụ
Dàn ngưng cần được giải nhiệt liên tục trong quá trình vận hành.
YWF6D-710S có thể được sử dụng để cưỡng bức dòng không khí qua dàn ngưng nếu thông số quạt phù hợp với thiết kế hệ thống.
Kho lạnh
Trong các hệ thống kho lạnh, cụm máy lạnh và dàn ngưng cần hoạt động ổn định để duy trì quá trình trao đổi nhiệt.
Quạt 710 mm có thể được sử dụng trong những thiết bị có yêu cầu lưu lượng tương ứng.
Chiller và HVAC
YWF6D-710S cũng được sử dụng cho các thiết bị HVAC, chiller và các hệ thống trao đổi nhiệt phù hợp.
Máy làm đá và thiết bị lạnh
Dòng YWF6D-710S cũng được nhà sản xuất liệt kê trong nhóm ứng dụng cho máy làm đá và các thiết bị lạnh công nghiệp.
Khi nào nên chọn YWF6D-710S?
YWF6D-710S có thể được xem xét khi hệ thống có những yêu cầu như:
- Cần lưu lượng gió lớn.
- Dàn trao đổi nhiệt có kích thước tương đối lớn.
- Cần quạt 3 pha.
- Cần quạt đường kính 710 mm.
- Dùng cho dàn nóng hoặc dàn ngưng.
- Cần thiết bị có thể vận hành liên tục.
- Cần thay thế một quạt YWF6D-710S đang sử dụng.
Tuy nhiên, 710 mm chỉ là một trong những thông số cần kiểm tra.
Trước khi đặt hàng, nên đối chiếu cả điện áp, công suất, tốc độ, lưu lượng, kích thước khung và chiều gió.
YWF6D-710S có những phiên bản thông số nào?
Đây là vấn đề cần chú ý khi mua sản phẩm.
Cùng tên YWF6D-710S, các nguồn kỹ thuật có thể công bố các cấu hình khác nhau.
Ví dụ, tài liệu Weiguang cho phiên bản YWF6D-710S-180/75 ghi nhận:
- 380–480V.
- 50Hz.
- 900/650W.
- 900/730 vòng/phút.
- Lưu lượng 15.122/14.005 m³/h.
Một nguồn catalogue khác lại thể hiện YWF6D-710S với cấu hình 900W, 900 vòng/phút và khoảng 15.120 m³/h, đồng thời có một cấu hình khác 650W, 730 vòng/phút và khoảng 13.005 m³/h.
Điều này cho thấy khi mua hàng, khách hàng nên xác định đúng phiên bản motor, thay vì chỉ dựa vào tên model.
Cách chọn YWF6D-710S cho dàn nóng
Bước 1: Kiểm tra kích thước
Xác định vị trí lắp có phù hợp với quạt đường kính 710 mm hay không.
Bước 2: Xác định lưu lượng cần thiết
Kiểm tra yêu cầu của dàn nóng hoặc dàn ngưng.
Không nên lấy lưu lượng quạt một cách độc lập mà cần xem trong điều kiện hệ thống thực tế.
Bước 3: Kiểm tra áp suất
Dàn trao đổi nhiệt, lưới bảo vệ và các vật cản đều có thể tạo trở lực.
Nếu trở lực lớn, điểm làm việc của quạt có thể khác đáng kể so với lưu lượng danh nghĩa.
Bước 4: Kiểm tra điện áp
YWF6D-710S thường có phiên bản điện 3 pha. Cần kiểm tra đúng điện áp trước khi đấu nối.
Bước 5: Kiểm tra chiều gió
Cần xác định hệ thống yêu cầu hút khí hay thổi khí.
Không nên lắp quạt chỉ dựa vào hình dáng bên ngoài mà bỏ qua hướng dòng khí.
Hướng dẫn lắp đặt quạt YWF6D-710S
Trước khi lắp đặt, nên kiểm tra toàn bộ kích thước và thông số của vị trí lắp.
Lắp chắc chắn
Khung quạt phải được cố định chắc vào dàn hoặc giá đỡ.
Các điểm bắt vít cần được siết đúng để hạn chế rung động.
Đảm bảo không gian hút và thổi
Không đặt vật cản quá gần cửa hút hoặc cửa thổi.
Không gian thông thoáng giúp giảm tổn thất dòng khí.
Kiểm tra chiều quay
Sau khi đấu điện, cần kiểm tra chiều quay và hướng gió.
Nếu chiều gió không đúng với thiết kế, cần xử lý trước khi đưa vào vận hành chính thức.
Kiểm tra dòng điện
Sau khi chạy thử, nên kiểm tra dòng điện của motor và so sánh với thông số trên tem.
Nếu motor có dòng điện hoặc nhiệt độ bất thường, cần dừng máy để kiểm tra.
Bảo dưỡng quạt giải nhiệt dàn nóng YWF6D-710S
Quạt làm việc trong môi trường dàn nóng thường tiếp xúc với bụi và không khí bên ngoài. Vì vậy, vệ sinh định kỳ là cần thiết.
Vệ sinh cánh
Bụi bám trên cánh có thể ảnh hưởng đến khả năng tạo gió và độ cân bằng của quạt.
Kiểm tra motor
Theo dõi:
- Nhiệt độ.
- Độ rung.
- Tiếng ồn.
- Dòng điện.
- Tình trạng dây điện.
Kiểm tra lưới bảo vệ
Lưới cần được giữ sạch để không làm cản trở dòng khí.
Kiểm tra điểm cố định
Các vị trí bắt vít và giá đỡ cần được kiểm tra định kỳ, đặc biệt với quạt hoạt động liên tục.
YWF6D-710S khác gì so với YWF4D-630S?
Hai model đều thuộc nhóm quạt hướng trục dùng cho các hệ thống giải nhiệt, nhưng kích thước và đặc tính vận hành khác nhau.
| Tiêu chí | YWF4D-630S | YWF6D-710S |
|---|---|---|
| Đường kính | 630 mm | 710 mm |
| Điện áp tham khảo | 380–400V/3 pha | 380–480V/3 pha |
| Tốc độ | Khoảng 1.320 vòng/phút | Khoảng 900/730 vòng/phút |
| Lưu lượng tham khảo | Khoảng 13.040 m³/h | Khoảng 15.122/14.005 m³/h |
| Đặc điểm | Tốc độ cao hơn | Cánh lớn, tốc độ thấp hơn |
| Ứng dụng | Dàn nóng, dàn ngưng | Dàn nóng, dàn ngưng, HVAC, thiết bị lạnh |
Thông số của YWF4D-630S và YWF6D-710S có thể thay đổi theo phiên bản cụ thể, nên bảng trên chỉ nên dùng để định hướng ban đầu.
Giá quạt giải nhiệt dàn nóng YWF6D-710S
Giá quạt giải nhiệt dàn nóng YWF6D-710S phụ thuộc vào phiên bản motor, công suất, nguồn điện, cấu hình khung/lưới, số lượng đặt hàng và thời điểm mua.
Đối với khách hàng cần thay thế quạt cũ, nên gửi:
- Hình ảnh quạt.
- Hình ảnh tem motor.
- Model.
- Đường kính.
- Điện áp.
- Công suất.
- Tốc độ.
- Kích thước vị trí lắp.
Việc cung cấp đầy đủ thông tin giúp hạn chế tình trạng chọn đúng đường kính nhưng sai công suất hoặc sai đặc tính lưu lượng.
Phú Khang – Đơn vị cung cấp quạt giải nhiệt dàn nóng YWF6D-710S uy tín, chuyên nghiệp
Phú Khang là đơn vị chuyên cung cấp các dòng quạt công nghiệp, quạt hướng trục, quạt giải nhiệt dàn nóng và thiết bị phục vụ hệ thống thông gió, làm mát và trao đổi nhiệt.
Đối với quạt giải nhiệt dàn nóng YWF6D-710S, Phú Khang có thể hỗ trợ khách hàng kiểm tra thông số trước khi lựa chọn, đặc biệt trong trường hợp cần thay thế quạt đang sử dụng.
Phú Khang hỗ trợ những gì?
Tư vấn đúng model
Khách hàng có thể gửi hình ảnh tem quạt hoặc thông số quạt cũ để được kiểm tra model tương ứng.
Tư vấn thông số kỹ thuật
Các thông tin như đường kính, công suất, điện áp, tốc độ và lưu lượng được đối chiếu trước khi lựa chọn.
Hỗ trợ lựa chọn theo hệ thống
Không chỉ dựa vào kích thước 710 mm, việc lựa chọn còn được xem xét theo dàn nóng, dàn ngưng và điều kiện lắp đặt thực tế.
Hỗ trợ báo giá
Khách hàng có thể liên hệ để nhận báo giá YWF6D-710S theo số lượng và cấu hình cần sử dụng.
Hỗ trợ sau bán hàng
Sản phẩm được tư vấn về cách lắp đặt, sử dụng và bảo dưỡng theo điều kiện thực tế.
Nếu bạn đang tìm quạt giải nhiệt dàn nóng YWF6D-710S để lắp mới hoặc thay thế quạt cũ, nên cung cấp thông tin kỹ thuật trước khi đặt hàng để Phú Khang có cơ sở đối chiếu chính xác.
Câu hỏi thường gặp về quạt YWF6D-710S
Quạt YWF6D-710S đường kính bao nhiêu?
YWF6D-710S có đường kính danh nghĩa 710 mm.
YWF6D-710S dùng điện 220V hay 380V?
Phiên bản YWF6D-710S-180/75 được công bố sử dụng điện 3 pha 380–480V. Tuy nhiên, cần kiểm tra đúng tem motor của phiên bản thực tế trước khi đấu điện.
YWF6D-710S công suất bao nhiêu?
Một phiên bản YWF6D-710S-180/75 có công suất 900/650W tùy chế độ đấu điện ở 50Hz. Các phiên bản khác có thể có thông số khác.
YWF6D-710S lưu lượng bao nhiêu?
Phiên bản YWF6D-710S-180/75 được công bố khoảng 15.122/14.005 m³/h ở 50Hz. Một số nguồn thương mại công bố khoảng 14.800 m³/h cho YWF6D-710S, vì vậy cần đối chiếu đúng phiên bản khi mua.
YWF6D-710S dùng cho dàn nóng được không?
Có. Dòng quạt này được sử dụng trong các ứng dụng liên quan đến dàn ngưng, thiết bị lạnh, chiller, kho lạnh, máy làm đá và hệ thống HVAC phù hợp.
Có thể dùng YWF6D-710S để thay quạt khác không?
Có thể trong trường hợp các thông số kỹ thuật tương thích. Cần kiểm tra ít nhất đường kính, kích thước lắp, điện áp, công suất, tốc độ, lưu lượng và hướng gió trước khi thay thế.
