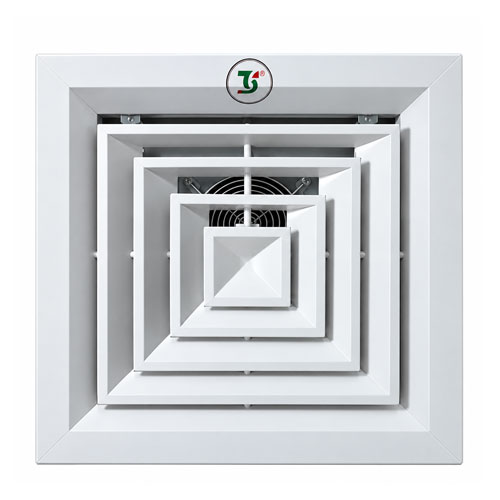

Quạt Hút Âm Trần Soffnet ATS 300

Quạt hút âm trần Soffnet ATS 300 là lựa chọn phù hợp cho những không gian cần thông gió gọn, kín và không muốn để lộ thiết bị trên tường. Dòng quạt hút âm trần này có thiết kế nhỏ gọn, sử dụng kết nối ống D125…

Sản phẩm có phiên bản ATS 300N nối ống, sử dụng đầu nối đường kính 125 mm, thuận tiện khi cần dẫn khí từ khu vực lắp đặt đến vị trí xả riêng. Đây là một lựa chọn đáng tham khảo cho nhà vệ sinh, phòng tắm, phòng kín, văn phòng, cửa hàng, nhà hàng và các công trình sử dụng hệ thống trần âm.

Thông số kỹ thuật Quạt hút âm trần Soffnet ATS 300

Lưu ý: Thông số lưu lượng anh đang cung cấp ghi 800–400 m³/h. Khi đưa lên website, anh nên kiểm tra lại thứ tự hoặc dải lưu lượng theo catalogue thực tế để tránh gây hiểu nhầm cho khách hàng.

Soffnet ATS 300 là dòng quạt gì?

Soffnet ATS 300 thuộc nhóm quạt hút âm trần, được thiết kế để tận dụng khoảng không phía trên trần làm vị trí bố trí thân quạt và hệ thống dẫn khí.

Phần mặt nạ nằm ở phía dưới tạo điểm hút không khí từ căn phòng. Thân quạt được đặt phía trên trần, giúp khu vực sử dụng không bị chiếm diện tích bởi thiết bị.

Với kích thước mặt nạ 450 × 450 mm, ATS 300 có thể được cân nhắc cho những công trình cần thiết bị thông gió âm trần nhưng không muốn sử dụng các mẫu quạt có mặt nạ kích thước lớn hơn.

Đối với phiên bản ATS 300N, đầu nối 125 mm cho phép kết hợp với đường ống để đưa khí ra khỏi khu vực cần hút.

Những điểm đáng chú ý của Quạt hút âm trần ATS 300

Kích thước mặt nạ 450 × 450 mm

Một trong những đặc điểm dễ nhận biết của ATS 300 là mặt nạ vuông 450 × 450 mm.

Kích thước này giúp thiết bị có diện tích mặt hút phù hợp với nhiều không gian vừa và nhỏ. Khi lắp đặt, cần căn cứ vào kích thước thực tế của mặt nạ và phần khung để chuẩn bị vị trí chờ trên trần.

Công suất 40–85W

ATS 300 sử dụng công suất trong khoảng 40–85W theo cấu hình sản phẩm. Mức công suất này phù hợp với các hệ thống thông gió âm trần quy mô vừa và nhỏ.

Khi lựa chọn model, không nên chỉ nhìn vào công suất mà cần xem đồng thời lưu lượng gió, đường ống và điều kiện vận hành thực tế.

Đầu nối ống 125 mm

Phiên bản ATS 300N có đầu kết nối đường kính 125 mm.

Đây là điểm hữu ích khi công trình yêu cầu dẫn khí đến một vị trí xả cụ thể. Đường ống có thể được bố trí phía trên trần, giúp không gian bên dưới giữ được sự gọn gàng.

Khối lượng khoảng 3 kg

Với khối lượng khoảng 3 kg, ATS 300 có kích thước tương đối gọn so với các hệ thống quạt âm trần có lưu lượng lớn hơn.

Tuy nhiên, khi lắp đặt trên trần thạch cao hoặc hệ trần nhẹ, vẫn cần cố định thân quạt vào kết cấu chịu lực phù hợp thay vì chỉ dựa vào tấm trần.

Cấu tạo Quạt hút âm trần Soffnet ATS 300

ATS 300 được tạo thành từ nhiều bộ phận phối hợp để thực hiện chức năng hút và dẫn không khí.

Mặt hút phía dưới

Đây là phần người dùng nhìn thấy sau khi hoàn thiện lắp đặt. Mặt hút được thiết kế dạng vuông, kích thước 450 × 450 mm, tạo điểm thu khí từ không gian bên dưới.

Thân và khung quạt

Phần khung có kích thước 300 × 300 mm, đảm nhiệm việc định vị và cố định cụm quạt trong vị trí lắp đặt.

Động cơ

Động cơ cung cấp lực quay cho bộ phận tạo dòng khí. Công suất của sản phẩm nằm trong khoảng 40–85W tùy cấu hình.

Bộ phận tạo dòng khí

Khi động cơ hoạt động, bộ phận tạo dòng khí sẽ đưa không khí từ khu vực phía dưới mặt nạ vào trong quạt và chuyển tiếp đến cửa thoát.

Cửa kết nối đường ống

Với phiên bản ATS 300N, cửa thoát được kết nối với đường ống đường kính 125 mm. Mối nối cần được cố định chắc chắn để hạn chế thất thoát khí.

Nguyên lý hoạt động của Quạt hút âm trần ATS 300

Khi cấp nguồn 220V/50Hz, động cơ bắt đầu vận hành và tạo chuyển động cho bộ phận hút khí.

Không khí trong phòng được thu vào qua mặt nạ phía dưới. Sau đó, dòng khí đi qua thân quạt và được đưa ra ngoài.

Nếu sử dụng ATS 300N nối ống, dòng khí tiếp tục di chuyển qua đường ống D125 trước khi thoát tại vị trí được thiết kế.

Sơ đồ hoạt động cơ bản:

Không gian cần thông gió → Mặt hút → Cụm quạt → Đầu ra D125 → Đường ống → Vị trí xả

Để hệ thống đạt hiệu quả tốt, tuyến ống nên được bố trí hợp lý, hạn chế chiều dài không cần thiết và tránh quá nhiều đoạn chuyển hướng.

Quạt hút âm trần Soffnet ATS 300 phù hợp với những không gian nào?

ATS 300 có thể được sử dụng trong nhiều khu vực có nhu cầu hút khí và cải thiện sự lưu thông không khí.

Nhà vệ sinh

Trong nhà vệ sinh, quạt có thể hỗ trợ đưa mùi và không khí ẩm ra ngoài, giúp không gian thông thoáng hơn.

Phòng tắm

Việc hút không khí ẩm ra khỏi phòng có thể giúp hạn chế tình trạng hơi nước tích tụ trong không gian kín.

Văn phòng

Các phòng làm việc kín có thể sử dụng quạt âm trần để tăng cường trao đổi không khí, đặc biệt tại những vị trí không thuận lợi cho việc thông gió tự nhiên.

Cửa hàng và phòng dịch vụ

ATS 300 có thể được sử dụng cho các khu vực cần duy trì sự thông thoáng mà vẫn muốn thiết bị được bố trí gọn trên trần.

Nhà hàng, khu vực phụ trợ

Tùy yêu cầu của công trình, quạt có thể được sử dụng cho các khu vực phụ trợ cần hút mùi hoặc không khí tù đọng. Với khu vực có lượng mùi, nhiệt hoặc khí thải cao, cần tính toán hệ thống thông gió trước khi lựa chọn thiết bị.

ATS 300 có lắp được trên trần thạch cao không?

Có thể, nếu hệ thống trần được thiết kế và gia cố phù hợp với kích thước cũng như khối lượng của thiết bị.

Khi thi công, cần lưu ý hai kích thước:

• Kích thước khung quạt: 300 × 300 mm.
• Kích thước mặt nạ: 450 × 450 mm.

Không nên tạo ô chờ chỉ dựa vào kích thước mặt nạ. Trước khi thi công cần đo lại sản phẩm thực tế và xác định phương án cố định thân quạt.

Đặc biệt, thân quạt nên được treo hoặc cố định vào hệ khung chịu lực phía trên trần. Tấm thạch cao chủ yếu đảm nhiệm phần hoàn thiện bề mặt, không nên để toàn bộ tải trọng thiết bị tác động lên tấm trần.

ATS 300N nối ống D125 có ưu điểm gì?

Phiên bản nối ống mang lại sự linh hoạt trong cách bố trí hệ thống.

Thay vì xả khí ngay tại vị trí quạt, không khí có thể được dẫn qua đường ống đến một điểm thoát khác. Cách bố trí này phù hợp với những công trình cần kiểm soát vị trí xả khí hoặc muốn giữ phần trần bên dưới gọn gàng.

Khi cần đưa khí thải ra vị trí khác thông qua đường ống, phiên bản ATS 300N có thể kết hợp với hệ thống quạt hút nối ống và ống gió phù hợp để tạo thành hệ thống hút khí kín.

Tuy nhiên, đường ống càng dài hoặc có nhiều co, cút thì trở lực càng tăng. Vì vậy, cần lựa chọn chiều dài và cách bố trí đường ống phù hợp với khả năng của quạt.

Hướng dẫn lắp đặt Quạt hút âm trần Soffnet ATS 300

Bước 1: Xác định vị trí

Xác định vị trí đặt quạt dựa trên khu vực cần hút khí và tuyến đường ống dự kiến.

Bước 2: Kiểm tra kích thước

Kiểm tra kích thước khung 300 × 300 mm và mặt nạ 450 × 450 mm trước khi tạo ô lắp đặt.

Bước 3: Gia cố kết cấu

Tạo điểm cố định chắc chắn phía trên trần. Đối với trần thạch cao, nên gia cố vào hệ khung hoặc kết cấu chịu lực.

Bước 4: Lắp thân quạt

Đưa thân quạt vào vị trí và cố định chắc chắn, hạn chế rung trong quá trình vận hành.

Bước 5: Kết nối đường ống

Với ATS 300N, kết nối đầu ra với đường ống 125 mm. Dùng đai hoặc phụ kiện phù hợp để cố định mối nối.

Bước 6: Đấu điện

Kiểm tra nguồn điện 220V/50Hz trước khi đấu nối. Việc đấu điện nên được thực hiện bởi người có chuyên môn.

Bước 7: Chạy thử

Sau khi hoàn thiện, kiểm tra khả năng hút, độ rung, tiếng ồn và tình trạng các mối nối trước khi đưa vào sử dụng.

Những yếu tố cần quan tâm khi chọn ATS 300

Xác định nhu cầu thông gió

Trước tiên cần xác định không gian cần hút là nhà vệ sinh, phòng tắm, phòng làm việc hay khu vực dịch vụ. Mỗi loại không gian có yêu cầu trao đổi không khí khác nhau.

Xem xét lưu lượng

Lưu lượng là thông số quan trọng để xác định khả năng trao đổi không khí của quạt. Không nên lựa chọn chỉ dựa vào kích thước mặt nạ.

Kiểm tra đường ống

Nếu sử dụng phiên bản nối ống, cần xác định đường kính, chiều dài và số lượng co cút của tuyến ống trước khi chọn thiết bị.

Xem xét vị trí lắp

Quạt nên được đặt ở vị trí thuận lợi cho việc hút khí và bảo trì. Với phòng kín, vị trí hút cũng cần được tính toán để hạn chế những vùng không khí bị tù đọng.

Kiểm tra kết cấu trần

Đối với trần thạch cao, trần nhôm hoặc các loại trần nhẹ, cần có phương án treo và gia cố phù hợp với trọng lượng của quạt.

Quạt hút âm trần Soffnet ATS 300 giá bao nhiêu?

Giá quạt hút âm trần Soffnet ATS 300 có thể phụ thuộc vào số lượng đặt hàng, thời điểm mua và các phụ kiện sử dụng kèm theo.

Đối với công trình cần nhiều quạt, khách hàng nên cung cấp thông tin về số lượng, diện tích khu vực cần thông gió và phương án đường ống để được tư vấn cấu hình phù hợp.

Ngoài giá thiết bị, cũng nên tính đến chi phí đường ống, phụ kiện, dây điện và nhân công nếu lắp đặt trọn bộ.

So sánh ATS 300 với các dòng quạt âm trần kích thước lớn

ATS 300 có mặt nạ 450 × 450 mm, thuộc nhóm kích thước nhỏ hơn so với các dòng quạt âm trần có mặt nạ 600 × 600 mm hoặc lớn hơn.

Việc lựa chọn kích thước không nên hiểu đơn giản là mặt nạ càng lớn thì quạt càng phù hợp. Cần căn cứ vào diện tích phòng, lưu lượng cần thiết, kết cấu trần và không gian phía trên trần.

Với không gian rộng hơn hoặc yêu cầu lưu lượng gió cao hơn, người dùng có thể tham khảo các dòng quạt hút âm trần Soffnet ATS 600-1 thay vì lựa chọn ATS 300.

Bảo trì Quạt hút âm trần Soffnet ATS 300

Để duy trì khả năng thông gió, nên kiểm tra và vệ sinh thiết bị định kỳ.

Vệ sinh mặt hút

Bụi bẩn tích tụ trên mặt hút có thể ảnh hưởng đến khả năng lưu thông không khí. Có thể tháo và vệ sinh mặt nạ theo hướng dẫn phù hợp.

Kiểm tra đường ống

Đối với ATS 300N, cần kiểm tra các vị trí nối ống, đặc biệt khi hệ thống sử dụng đường ống mềm.

Kiểm tra độ rung

Nếu quạt xuất hiện rung bất thường, nên kiểm tra lại điểm cố định, thân quạt và các mối nối.

Kiểm tra hệ thống điện

Dây điện và các điểm đấu nối cần được kiểm tra định kỳ để đảm bảo an toàn trong quá trình sử dụng.

Đơn vị cung cấp Quạt hút âm trần Soffnet ATS 300 uy tín

Phú Khang là đơn vị cung cấp các thiết bị thông gió, trong đó có quạt hút âm trần Soffnet ATS 300, quạt thông gió âm trần, quạt hút nối ống và nhiều dòng quạt phục vụ cho công trình dân dụng, thương mại và sản xuất.

Với mỗi công trình, việc lựa chọn quạt cần dựa trên nhiều yếu tố như diện tích không gian, mục đích sử dụng, lưu lượng cần thiết, đường kính và chiều dài đường ống cũng như điều kiện lắp đặt. Phú Khang hỗ trợ khách hàng lựa chọn thiết bị dựa trên nhu cầu thực tế thay vì chỉ lựa chọn theo công suất hoặc kích thước.

Bên cạnh ATS 300, Phú Khang còn cung cấp nhiều model quạt thông gió âm trần Soffnet với các kích thước và lưu lượng khác nhau. Khách hàng có thể lựa chọn model phù hợp hơn khi nhu cầu thông gió thay đổi theo từng công trình.

Phú Khang – Đơn vị cung cấp thiết bị thông gió và quạt hút âm trần cho nhiều nhu cầu sử dụng.

Hotline tư vấn: 0978 793 211

Câu hỏi thường gặp về Quạt hút âm trần Soffnet ATS 300

Quạt Soffnet ATS 300 công suất bao nhiêu?

ATS 300 có công suất trong khoảng 40–85W theo cấu hình sản phẩm.

ATS 300 sử dụng điện áp bao nhiêu?

Quạt sử dụng nguồn điện 220V/50Hz.

Quạt ATS 300 lưu lượng gió bao nhiêu?

Thông số sản phẩm hiện được ghi trong khoảng 800–400 m³/h. Khi đăng thông tin chính thức, nên đối chiếu lại catalogue để xác định chính xác từng mức lưu lượng theo model hoặc chế độ vận hành.

ATS 300 dùng ống đường kính bao nhiêu?

Phiên bản ATS 300N nối ống sử dụng đầu nối đường kính 125 mm.

Mặt nạ quạt ATS 300 kích thước bao nhiêu?

Mặt nạ có kích thước 450 × 450 mm.

Khung quạt ATS 300 kích thước bao nhiêu?

Kích thước khung được công bố là 300 × 300 mm.

Quạt ATS 300 nặng bao nhiêu?

Khối lượng sản phẩm khoảng 3 kg.

ATS 300 bảo hành bao lâu?

Sản phẩm có thời gian bảo hành 12 tháng.

ATS 300 có dùng cho trần thạch cao được không?

Có thể sử dụng nếu hệ thống trần được gia cố phù hợp và có phương án cố định thân quạt vào kết cấu chịu lực phía trên.

Kết luận

Quạt hút âm trần Soffnet ATS 300 là lựa chọn phù hợp cho những công trình cần bố trí thiết bị thông gió gọn trên trần, đặc biệt tại các khu vực như nhà vệ sinh, phòng tắm, văn phòng, cửa hàng và phòng kín.

Với mặt nạ 450 × 450 mm, khung 300 × 300 mm, công suất 40–85W và phiên bản nối ống 125 mm, ATS 300 có thể được triển khai theo nhiều phương án lắp đặt khác nhau. Để đạt hiệu quả sử dụng tốt, cần lựa chọn model dựa trên nhu cầu thông gió thực tế và tính toán hợp lý đường ống, vị trí hút cũng như vị trí xả.

Phú Khang sẵn sàng tư vấn Quạt hút âm trần Soffnet ATS 300 và các thiết bị thông gió phù hợp với từng công trình.
