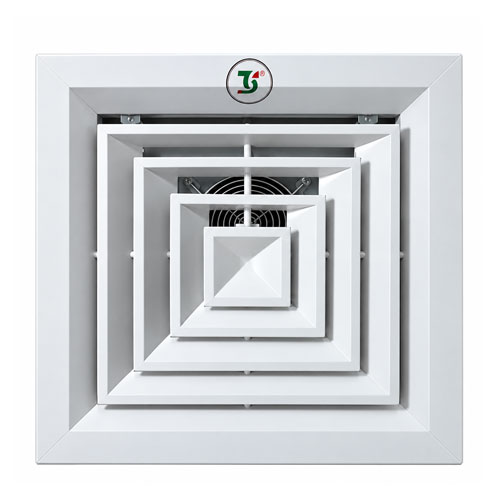

Quạt Hút Âm Trần Soffnet ATS 700

Quạt hút âm trần Soffnet ATS 700 là dòng quạt thông gió được thiết kế để lắp đặt âm trên trần, phù hợp với những không gian cần tăng khả năng trao đổi không khí nhưng vẫn muốn giữ tính gọn gàng cho kiến trúc. Với công suất 350W, nguồn điện 220V/50Hz và lưu lượng gió tham khảo từ 1.200–3.900 m³/h, sản phẩm có thể đáp ứng nhu cầu hút khí cho nhiều khu vực dân dụng và thương mại.

Thiết kế dạng âm trần giúp phần thân quạt được bố trí phía trên trần, trong khi mặt nạ bên dưới tạo thành một bề mặt hoàn thiện tương đối đồng bộ với không gian sử dụng. Đây là một trong những lựa chọn phù hợp cho nhà vệ sinh, phòng kín, văn phòng, cửa hàng, khu dịch vụ và các khu vực cần thông gió cơ học.

Ngoài dòng ATS 700, khách hàng có thể tham khảo thêm các mẫu quạt thông gió âm trần với nhiều kích thước và công suất khác nhau để lựa chọn thiết bị phù hợp với công trình.

Thông số kỹ thuật Quạt Hút Âm Trần Soffnet ATS 700

Lưu ý: Thông số lưu lượng thực tế có thể thay đổi tùy điều kiện lắp đặt, chiều dài đường ống, kích thước đường ống, vị trí hút và trở lực của hệ thống.

Quạt Hút Âm Trần Soffnet ATS 700 có gì đáng chú ý?

ATS 700 được phát triển theo kiểu lắp đặt âm trần, trong đó phần thân quạt được bố trí phía trên trần và mặt hút nằm ở khu vực cần thu hồi không khí. Cách bố trí này giúp tiết kiệm diện tích trên tường và phù hợp với những công trình yêu cầu thiết bị thông gió có thiết kế gọn.

Thiết kế dành cho lắp đặt âm trần

Thay vì sử dụng quạt treo hoặc quạt gắn trực tiếp lên tường, ATS 700 được bố trí trên trần. Mặt nạ kích thước 700 × 700 mm tạo vùng hút tương đối lớn, đồng thời giúp thiết bị phù hợp với các hệ trần có không gian lắp đặt tương ứng.

Công suất 350W

Động cơ công suất 350W kết hợp với hệ thống hút giúp ATS 700 phục vụ nhu cầu thông gió cho những khu vực có lượng không khí cần trao đổi tương đối lớn. Khi lựa chọn thiết bị, nên tính toán thêm thể tích phòng và trở lực của đường ống để xác định khả năng đáp ứng thực tế.

Lưu lượng gió đa dạng theo điều kiện vận hành

ATS 700 có lưu lượng tham khảo trong khoảng 1.200–3.900 m³/h. Lưu lượng thực tế tại miệng hút sẽ phụ thuộc vào hệ thống đường ống, số lượng co, cút, van, chiều dài đường ống và các yếu tố cản trở dòng khí.

Kích thước mặt nạ lớn

Mặt nạ 700 × 700 mm tạo diện tích hoàn thiện lớn ở phía dưới trần. Đây cũng là điểm cần lưu ý khi bố trí vị trí lắp đặt, đặc biệt đối với trần thạch cao hoặc trần có hệ thống điện, đèn và các thiết bị kỹ thuật đi kèm.

Cấu tạo Quạt Hút Âm Trần Soffnet ATS 700

Một bộ ATS 700 gồm các thành phần chính được bố trí trong thân quạt và cụm mặt hút. Tùy cấu hình sản phẩm, hệ thống có thể kết nối với đường ống để đưa không khí từ khu vực cần thông gió ra vị trí xả.

Các bộ phận chính có thể kể đến:

• Động cơ điện: tạo chuyển động quay cho quạt.
• Cánh quạt: tạo dòng khí và đưa không khí ra khỏi khu vực cần hút.
• Thân quạt: bảo vệ các bộ phận bên trong và tạo kết cấu lắp đặt.
• Mặt nạ: nằm ở phía dưới trần, tạo khu vực thu hồi không khí.
• Đầu kết nối đường gió: sử dụng để liên kết quạt với hệ thống ống trong cấu hình nối ống.
• Khung lắp đặt: hỗ trợ cố định thiết bị trên hệ thống trần.

Nguyên lý hoạt động của ATS 700

Khi cấp nguồn điện 220V/50Hz, động cơ bắt đầu hoạt động và truyền chuyển động tới cánh quạt. Cánh quạt tạo chênh lệch áp suất, kéo không khí trong khu vực cần thông gió vào cửa hút.

Không khí sau đó được dẫn qua thân quạt và đưa ra ngoài thông qua đường thoát khí hoặc hệ thống ống gió tùy cách lắp đặt.

Quá trình này giúp giảm lượng khí tù, mùi và hơi ẩm tích tụ trong không gian. Khi kết hợp với cửa lấy gió hoặc khe cấp khí phù hợp, hệ thống có thể tạo thành một chu trình trao đổi không khí hiệu quả hơn.

[ẢNH 4 – Sơ đồ nguyên lý hút khí của ATS 700 từ phòng → quạt → đường ống → ngoài trời]

Ứng dụng của Quạt Hút Âm Trần Soffnet ATS 700

ATS 700 có thể được sử dụng trong nhiều không gian cần thông gió cơ học.

Nhà vệ sinh và khu vệ sinh

Quạt giúp hút khí có mùi và hơi ẩm ra khỏi khu vực vệ sinh. Với các công trình có nhiều phòng hoặc diện tích tương đối lớn, cần tính toán phương án bố trí quạt và đường ống phù hợp.

Văn phòng và phòng kín

Trong những khu vực ít có khả năng thông gió tự nhiên, ATS 700 có thể được sử dụng để hỗ trợ đưa không khí trong phòng ra ngoài, góp phần cải thiện quá trình trao đổi khí.

Cửa hàng, showroom và khu dịch vụ

Thiết bị có thể được bố trí trên trần tại các khu vực cần duy trì sự thông thoáng nhưng không muốn sử dụng quạt treo tường làm ảnh hưởng đến không gian nội thất.

Khu vực phụ trợ trong công trình

ATS 700 cũng có thể được cân nhắc cho các phòng kỹ thuật, khu vực phụ trợ, phòng chứa hoặc những không gian có nhu cầu hút khí liên tục.

Đối với những không gian có nhu cầu thông gió thấp hơn, khách hàng có thể tham khảo quạt hút âm trần ATS 300 hoặc lựa chọn model có kích thước và lưu lượng lớn hơn như quạt hút âm trần Soffnet ATS 800.

[ẢNH 5 – Ảnh thực tế ATS 700 lắp âm trần trong không gian sử dụng]

Ưu điểm khi sử dụng Quạt Hút Âm Trần ATS 700

Một trong những ưu điểm của thiết kế âm trần là thiết bị không chiếm nhiều diện tích trên tường. Điều này đặc biệt phù hợp với những công trình muốn giữ sự gọn gàng cho khu vực sử dụng.

Bên cạnh đó, mặt nạ lớn giúp tạo điểm hút trên trần và có thể kết hợp với hệ thống đường ống để đưa khí thải đến vị trí xả được lựa chọn trước.

Với công suất 350W và lưu lượng gió tham khảo lên đến khoảng 3.900 m³/h, ATS 700 có thể đáp ứng những nhu cầu thông gió cao hơn so với các mẫu quạt âm trần công suất nhỏ.

Tuy nhiên, hiệu quả thực tế không chỉ phụ thuộc vào công suất động cơ. Thiết kế đường ống, vị trí hút, vị trí xả và tổng trở lực của hệ thống cũng có ảnh hưởng trực tiếp đến lưu lượng gió.

Hướng dẫn bố trí và lắp đặt ATS 700

Trước khi lắp đặt, cần kiểm tra kích thước khu vực trần và đảm bảo có đủ khoảng không phía trên để đặt thân quạt.

Đối với hệ thống có sử dụng đường ống, nên lựa chọn kích thước ống phù hợp với đầu nối của quạt và hạn chế các đoạn ống quá dài hoặc có quá nhiều co gấp khúc.

Một số điểm cần lưu ý:

• Xác định chính xác vị trí đặt quạt trước khi thi công trần.
• Kiểm tra kích thước khung 650 × 650 mm và mặt nạ 700 × 700 mm.
• Đảm bảo kết cấu trần đủ khả năng chịu tải thiết bị.
• Cố định quạt chắc chắn, tránh rung trong quá trình vận hành.
• Đường ống cần được cố định và hạn chế võng.
• Không bố trí cửa xả ở vị trí khiến khí thải quay ngược vào công trình.
• Nguồn điện cần được đấu nối qua thiết bị bảo vệ phù hợp.
• Nên để kỹ thuật viên có chuyên môn thực hiện phần đấu điện và lắp đặt.

Những yếu tố cần tính toán khi chọn ATS 700

Không nên chỉ dựa vào diện tích phòng để lựa chọn quạt. Để xác định ATS 700 có phù hợp hay không, cần xem xét đồng thời:

Thể tích không gian: Phòng càng lớn thì lượng không khí cần trao đổi càng nhiều.

Mục đích sử dụng: Nhà vệ sinh, phòng làm việc, khu dịch vụ hay phòng kỹ thuật sẽ có yêu cầu thông gió khác nhau.

Thời gian vận hành: Hệ thống hoạt động liên tục hay theo từng khoảng thời gian sẽ ảnh hưởng đến phương án lựa chọn thiết bị.

Đường ống: Chiều dài ống, số lượng co và cút, vật liệu ống và vị trí xả đều tạo ra trở lực cho dòng khí.

Vị trí cấp khí: Khi hút một lượng lớn không khí ra khỏi phòng, cần có nguồn khí bổ sung để hệ thống hoạt động ổn định.

ATS 700 phù hợp với những công trình nào?

Soffnet ATS 700 phù hợp để cân nhắc cho các công trình có nhu cầu hút khí qua trần và yêu cầu thiết bị có kích thước mặt nạ lớn.

Sản phẩm có thể được sử dụng cho:

• Nhà ở và biệt thự.
• Nhà hàng, quán ăn.
• Văn phòng.
• Cửa hàng và showroom.
• Nhà vệ sinh công cộng.
• Khu dịch vụ.
• Công trình thương mại.
• Các phòng phụ trợ cần thông gió.

Với công trình có hệ thống thông gió phức tạp, nhiều tầng hoặc đường ống dài, nên khảo sát thực tế và tính toán lưu lượng, áp suất trước khi quyết định model.

Cần kết hợp ATS 700 với loại đường ống nào?

Nếu quạt được lắp theo phương án nối ống, đường ống cần được lựa chọn dựa trên kích thước đầu nối, lưu lượng thiết kế và điều kiện thi công.

Có thể tham khảo thêm danh mục ống thông gió công nghiệp để lựa chọn loại ống phù hợp với hệ thống.

Trong trường hợp cần dẫn khí qua khoảng cách xa, việc tính toán trở lực đường ống càng quan trọng. Không nên chỉ chọn ống theo kích thước miệng quạt mà bỏ qua chiều dài tuyến ống và các phụ kiện đi kèm.

So sánh nhu cầu sử dụng ATS 700 với quạt âm trần công suất nhỏ

Các mẫu quạt âm trần công suất nhỏ thường phù hợp với phòng có diện tích và nhu cầu thông gió thấp hơn. ATS 700 có công suất 350W cùng lưu lượng tham khảo cao hơn, vì vậy cần được cân nhắc khi không gian cần hút lượng khí lớn hơn.

Tuy nhiên, lựa chọn model nào vẫn cần dựa trên thể tích phòng, số lần trao đổi khí mong muốn và đặc điểm hệ thống đường gió. Việc chọn quạt có lưu lượng quá lớn so với nhu cầu không phải lúc nào cũng mang lại hiệu quả kinh tế tốt nhất.

Một số lưu ý khi sử dụng Quạt Hút Âm Trần Soffnet ATS 700

Để thiết bị hoạt động ổn định, người sử dụng nên kiểm tra định kỳ mặt hút, thân quạt và hệ thống đường ống. Bụi bẩn tích tụ lâu ngày có thể làm ảnh hưởng đến khả năng lưu thông không khí.

Nguồn điện cấp cho quạt cũng cần phù hợp với thông số của nhà sản xuất. Không nên tự ý thay đổi kết cấu động cơ hoặc đấu nối thiết bị khi chưa có hướng dẫn kỹ thuật.

Đối với hệ thống vận hành thường xuyên, nên xây dựng lịch vệ sinh và kiểm tra định kỳ để phát hiện sớm các hiện tượng rung, tiếng ồn bất thường hoặc suy giảm lưu lượng.

Mua Quạt Hút Âm Trần Soffnet ATS 700 ở đâu?

Khi mua ATS 700, ngoài việc kiểm tra model và thông số kỹ thuật, khách hàng nên xác định rõ nhu cầu sử dụng, vị trí lắp đặt và phương án đường ống. Đây là những yếu tố giúp lựa chọn cấu hình phù hợp ngay từ đầu, hạn chế phải thay đổi hệ thống sau khi thi công.

Phú Khang là đơn vị cung cấp các dòng quạt thông gió, quạt hút công nghiệp và thiết bị phục vụ hệ thống thông gió. Đội ngũ kỹ thuật có thể tư vấn lựa chọn thiết bị dựa trên diện tích, mục đích sử dụng và phương án lắp đặt thực tế.

Khách hàng có nhu cầu sử dụng Quạt Hút Âm Trần Soffnet ATS 700 có thể liên hệ để được tư vấn về sản phẩm, thông số kỹ thuật, đường ống và phương án lắp đặt.

Hotline/Zalo: 0978 793 211

Câu hỏi thường gặp về Quạt Hút Âm Trần Soffnet ATS 700

Quạt ATS 700 sử dụng điện áp bao nhiêu?

ATS 700 sử dụng nguồn điện 220V/50Hz, phù hợp với nguồn điện dân dụng phổ biến tại Việt Nam.

ATS 700 có công suất bao nhiêu?

Model ATS 700 có công suất tham khảo 350W.

Kích thước mặt nạ ATS 700 bao nhiêu?

Mặt nạ của sản phẩm có kích thước khoảng 700 × 700 mm, trong khi kích thước khung khoảng 650 × 650 mm.

Lưu lượng gió của ATS 700 là bao nhiêu?

Lưu lượng được công bố trong khoảng 1.200–3.900 m³/h. Lưu lượng thực tế phụ thuộc vào điều kiện vận hành và trở lực của hệ thống.

ATS 700 có thể lắp nối ống không?

ATS 700 có cấu hình ATS 700N dạng nối ống. Khi lựa chọn, cần xác định đúng model và kích thước đầu nối để thiết kế đường ống tương ứng.

ATS 700 được bảo hành bao lâu?

Sản phẩm có thời gian bảo hành tham khảo 24 tháng.

Có thể lắp ATS 700 cho nhà vệ sinh không?

Có. ATS 700 có thể được sử dụng cho khu vệ sinh, đặc biệt trong những công trình cần hút khí qua trần. Tuy nhiên cần tính toán lưu lượng và phương án xả khí phù hợp với diện tích và điều kiện thực tế của công trình.

Kết luận

Quạt Hút Âm Trần Soffnet ATS 700 là lựa chọn dành cho những hệ thống cần bố trí thiết bị hút khí trên trần, với công suất 350W, mặt nạ 700 × 700 mm và lưu lượng gió tham khảo đến khoảng 3.900 m³/h.

Thiết kế âm trần giúp tận dụng không gian phía trên trần, đồng thời có thể kết hợp với hệ thống đường ống để đưa khí ra khỏi khu vực cần thông gió. Để đạt hiệu quả phù hợp, người dùng nên xác định rõ thể tích phòng, nhu cầu trao đổi khí và trở lực đường gió trước khi lựa chọn thiết bị.
